Частотный преобразователь – устройство для управления электродвигателями, изменяющее частоту и напряжение электрического тока. В статье рассмотрим устройство и принцип действия частотных преобразователей, их виды, а также рекомендации по выбору и подключению. Понимание работы этих устройств поможет оптимизировать энергопотребление, повысить эффективность оборудования и избежать ошибок при настройке, что важно для специалистов в автоматизации и электроснабжении.
Что такое частотный преобразователь?
Электропривод, также известный как преобразователь частоты в напряжение, представляет собой элемент технического оборудования, который преобразует токи, частоты, импульсы и различные виды волн в соответствующую электрическую мощность. Выходное напряжение устройства изменяется в зависимости от колебаний входного сигнала. Эти устройства способны модулировать частоты, чтобы контролировать уровень выходного сигнала. Иными словами, преобразователь частоты преобразует переменный ток с частотой 50 или 60 Гц в переменный ток с любой необходимой частотой. При необходимости преобразователь частоты может также регулировать напряжение.
Частотный преобразователь представляет собой устройство, которое изменяет частоту и напряжение электрического тока, что позволяет регулировать скорость и крутящий момент электродвигателей. Эксперты отмечают, что принцип действия основан на преобразовании переменного тока в постоянный, а затем обратно в переменный с нужной частотой. Это делает его незаменимым в различных отраслях, таких как производство, автоматизация и HVAC-системы.
Преимущества частотных преобразователей включают экономию энергии, снижение износа оборудования и возможность точной настройки работы двигателей. Однако, среди недостатков можно выделить высокую стоимость устройства и сложность его настройки. В целом, эксперты считают, что частотные преобразователи являются важным инструментом для повышения эффективности и надежности работы электрических систем.
https://youtube.com/watch?v=oxz56FTWkOw

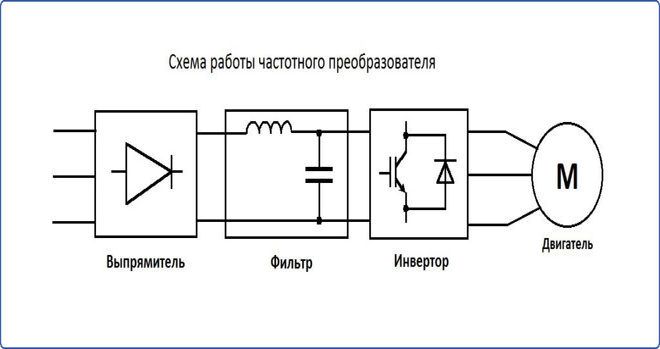

Устройство частотного преобразователя
Современные преобразователи частоты состоят как минимум из трех ключевых компонентов:
- Управляющая схема. Основой управления частотным преобразователем является микропроцессор, который контролирует работу электронных ключей и скорость вращения двигателя, а также выполняет его диагностику и обеспечивает защиту от перегрева, перенапряжения и других возможных проблем.
- Выпрямитель с фильтром. Выходное напряжение, получаемое от выпрямителя, сглаживает значительные пульсации, возникающие при преобразовании переменного тока. Это достигается с помощью индуктивной катушки с реактивным сопротивлением и электролитического конденсатора.
- Трехфазный инвертор. Его задача заключается в изменении характеристик выходного тока. В состав инвертора входят 6 транзисторов, по два на каждую фазу.
| Аспект | Описание | Примечания |
|---|---|---|
| Что это такое? | Электронное устройство, предназначенное для изменения частоты и напряжения переменного тока, подаваемого на электродвигатель. | Также известен как преобразователь частоты, частотник, инвертор. |
| Устройство | Состоит из выпрямителя (преобразует переменный ток в постоянный), звена постоянного тока (фильтрует и сглаживает напряжение) и инвертора (преобразует постоянный ток обратно в переменный с изменяемой частотой и напряжением). | Современные частотники часто имеют встроенный микроконтроллер для управления и защиты. |
| Принцип действия | Основан на двойном преобразовании энергии: сначала переменный ток сети выпрямляется в постоянный, затем из этого постоянного тока формируется переменный ток с нужными параметрами (частотой и напряжением) с помощью широтно-импульсной модуляции (ШИМ). | Изменение частоты ШИМ позволяет регулировать скорость вращения двигателя, а изменение скважности импульсов – напряжение. |
| Для чего нужен? | 1. Регулирование скорости: Точное управление скоростью вращения электродвигателя. 2. Энергосбережение: Снижение потребления электроэнергии при работе двигателя на неполной нагрузке. 3. Плавный пуск/останов: Устранение пусковых токов и механических ударов. 4. Защита двигателя: От перегрузок, коротких замыканий, перегрева. 5. Улучшение технологических процессов: Поддержание стабильных параметров (давление, температура, расход). |
Широко применяется в насосах, вентиляторах, конвейерах, станках, лифтах, компрессорах и других промышленных установках. |
| Плюсы | 1. Экономия энергии: До 30-50% в некоторых применениях. 2. Увеличение срока службы оборудования: За счет плавного пуска и снижения нагрузок. 3. Повышение точности управления: Возможность точной настройки скорости и момента. 4. Снижение шума и вибрации: При работе двигателя на оптимальных режимах. 5. Расширение функционала: Возможность реализации сложных алгоритмов управления. |
Быстрая окупаемость инвестиций за счет энергосбережения. |
| Минусы | 1. Высокая стоимость: По сравнению с прямым подключением двигателя к сети. 2. Сложность настройки: Требует определенных знаний и опыта. 3. Генерация гармоник: Могут создавать помехи в электросети (требуется установка фильтров). 4. Потери энергии: Небольшие потери внутри самого преобразователя. 5. Чувствительность к условиям эксплуатации: Требует защиты от пыли, влаги, перегрева. |
Не всегда целесообразно использовать для простых задач, где не требуется регулирование скорости. |
Интересные факты
Вот несколько интересных фактов о частотных преобразователях:
-
Принцип работы: Частотный преобразователь изменяет частоту и напряжение, подаваемое на электродвигатель, что позволяет регулировать его скорость и крутящий момент. Это достигается с помощью преобразования переменного тока в постоянный, а затем обратно в переменный с нужной частотой. Такой подход позволяет значительно экономить электроэнергию, особенно в системах с переменной нагрузкой.
-
Широкая область применения: Частотные преобразователи используются в самых различных отраслях, включая промышленность, HVAC (отопление, вентиляция и кондиционирование воздуха), насосные системы, лифты и даже в электромобилях. Они позволяют не только регулировать скорость работы оборудования, но и обеспечивать более плавный старт и остановку, что снижает механические нагрузки и увеличивает срок службы машин.
-
Плюсы и минусы: К основным преимуществам частотных преобразователей можно отнести экономию энергии, улучшение управления процессами и снижение износа оборудования. Однако у них есть и недостатки, такие как высокая стоимость, сложность установки и настройки, а также возможные электромагнитные помехи, которые могут негативно сказаться на работе других электрических устройств.

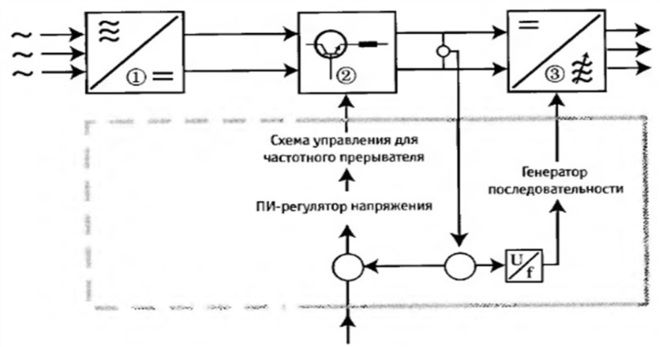

Принцип действия частотного преобразователя
Каждое устройство будет оснащено своим собственным микроконтроллером, а также программой для управления и настройки. Несмотря на то, что каждое устройство настраивается индивидуально, принцип работы частотного преобразователя остается единым. Входное напряжение проходит через токовую дроссельную защиту, затем поступает на выпрямитель и далее на инверторный блок, который генерирует переменные частоты. Схематически это можно представить следующим образом: на входе перед выпрямителем имеется синусоидальный сигнал, который затем выпрямляется, и в результате получается прямоугольный сигнал на выходе, представляющий собой меандр.
Для чего нужен частотный преобразователь?
Преобразователи частоты применяются для экономии энергии и обеспечения точного контроля над важными процессами, такими как:
- системы охлаждения (радиаторы, насосы);
- топливные системы (усилители, нагреватели);
- вентиляция (например, в машинных залах).
Данное оборудование часто используется в электромеханических системах, например, для оценки реакции двигателя транспортного средства или элементов безопасности. Частотный преобразователь для электродвигателя предоставляет возможность регулировать его скорость вращения и управлять работой устройства. Это объясняет их широкое применение в различных отраслях экономики и промышленности.
Плюсы и минусы частотного преобразователя
В связи с их эксплуатационными характеристиками, частотные преобразователи становятся все более популярными в различных технологических процессах. Каждый из них обладает уникальными особенностями, которые зависят от конструкции и принципа функционирования. К числу преимуществ этих устройств можно отнести:
- Доступная цена. Простота конструкции делает их более экономичными.
- Высокий коэффициент полезного действия. КПД этих устройств достаточно высок.
- Рекуперация энергии. Частотный асинхронный преобразователь выполняет как функции привода, так и торможения.
- Экономия ресурсов. Например, использование частотного преобразователя для насоса может увеличить его эффективность работы до 50%.
- Гибкость мощности. При добавлении дополнительных комплектов преобразователей можно достичь необходимого уровня мощности.
- Широкий диапазон низких частот, при котором обеспечивается стабильная работа двигателя.
- Удобство эксплуатации. Модульная конструкция позволяет легко и быстро использовать устройство с минимальными затратами времени и усилий.
Тем не менее, существуют и некоторые недостатки:
- Ограниченный выходной диапазон частот. Частотные преобразователи работают только на понижение частоты.
- Электромагнитные помехи. При преобразовании напряжения возникают субгармоники, которые могут создавать помехи для двигателя.
- Сложная структура. Многоэлементная конструкция чаще всего эффективна только для устройств с высокой мощностью.

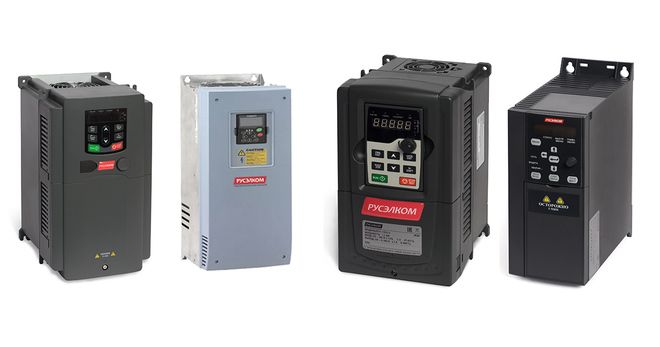

Виды частотного преобразователя
С учетом конструктивных характеристик, электроприводы делятся на электронные и индукционные. Первые обеспечивают плавное регулирование скорости работы как синхронных, так и асинхронных машин. Индукционные электродвигатели с фазным ротором, которые функционируют в качестве генераторов, относятся ко второму типу. Они обладают низким коэффициентом полезного действия и эффективностью.
В зависимости от типа электрического питания и его величины можно выделить следующие категории:
- однофазные частотные преобразователи;
- трехфазные;
- высоковольтные.
Как выбрать частотный преобразователь?
При выборе частотного асинхронного преобразователя необходимо учитывать, с какими именно нагрузками он будет взаимодействовать. Также важно обратить внимание на характеристики крутящего момента, диапазон скоростей, точность статической скорости, требования к начальному крутящему моменту и условия окружающей среды.
- Оптимальный режим управления в зависимости от характеристик нагрузки. Эффективность работы устройства становится ключевым аспектом. Кроме качества сборки, значительную роль играет и способ управления преобразователем.
- Защитная конструкция в соответствии с условиями эксплуатации. Частотный преобразователь – это устройство, функционирующее под напряжением, поэтому необходимо учитывать такие параметры, как температура окружающей среды, уровень влажности, наличие пыли, кислотность, агрессивные газы и другие факторы.
- Характеристики крутящего момента для механических нагрузок. Они делятся на три категории: нагрузки с постоянным крутящим моментом, нагрузки с постоянной мощностью и гидравлические нагрузки.
https://youtube.com/watch?v=nzIEIeSXZ7I
Рейтинг частотного преобразователя
В список лучших моделей входят следующие устройства:

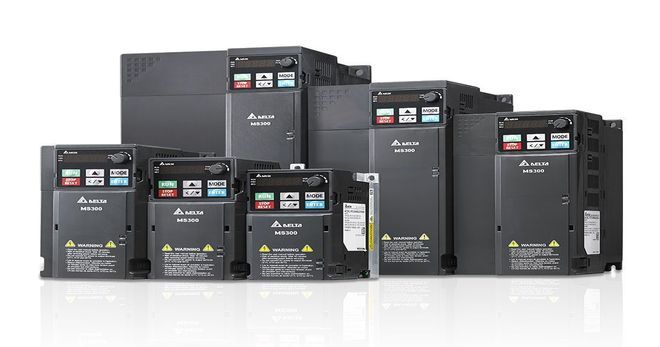

- Delta Electronics. Тайваньская компания, работающая на рынке электроприводов уже 20 лет. В настоящее время она предлагает 8 серий для электрических силовых установок с мощностью от 40 Вт до 220 кВт.
- ABB. Международная корпорация, производящая низковольтные преобразователи частоты, которые находят применение практически во всех областях, от промышленности до коммунального хозяйства.
- Danfoss. Частотные преобразователи этой компании используются в системах водоснабжения, вентиляции, отопления и кондиционирования. Danfoss, расположенная в Дании, является мировым экспертом в области энергосбережения.
Подключение частотного преобразователя
Современные электроприводы оснащены специальными выводами для удобства подключения. Частотный преобразователь представляет собой устройство, которое требует аккуратного и точного подключения, что включает в себя правильное соединение кабелей необходимого сечения с определенными выводами электрического двигателя.
Подключение преобразователей к электрическим двигателям может осуществляться следующими методами:
- Звезда. Выводы инвертора должны быть соединены с одновременно сопряженными обмотками двигателя. Этот способ используется, когда необходимо подключить трехфазный частотный преобразователь к аналогичной сети в промышленных условиях.
- Треугольник. Выводы электропривода соединяются с последовательно подключенными обмотками статора электродвигателя. Этот метод применяется для подключения в бытовых условиях к однофазным сетям, где выходное инверторное напряжение не превышает входное значение более чем на 50%.
https://youtube.com/watch?v=iIXi6EtC8Co
Как настроить частотный преобразователь?
Настройка работы частотного преобразователя позволяет задать оптимальные режимы ускорения и замедления электрического двигателя. Чтобы избежать поломок оборудования, необходимо оптимизировать следующие параметры:
- Минимальная выходная частота. Увеличение этого значения часто способствует снижению нагрева двигателя при его разгонке.
- Максимальная выходная частота. Установленный уровень частоты должен быть равен или ниже пиковой выходной частоты. Это значение используется для теоретического расчета времени разгона.
- Нижний предел выходной частоты. Это ограничение на выходе преобразователя частоты. Настройка данного параметра защищает двигатель от ошибок, связанных с установкой минимальной рабочей частоты.
- Частота предельного напряжения. Устанавливается в соответствии с данными, указанными на электродвигателе.
- Время разгона. Этот параметр определяет предполагаемую продолжительность разгона электродвигателя от нулевой частоты до максимальной выходной.
Применение частотных преобразователей в различных отраслях
Частотные преобразователи находят широкое применение в самых различных отраслях промышленности и сферах деятельности благодаря своей способности эффективно управлять электрическими двигателями. Они используются для регулирования скорости и момента вращения, что позволяет оптимизировать работу оборудования и снизить энергозатраты.
В промышленности частотные преобразователи применяются для управления насосами, вентиляторами, компрессорами и конвейерами. Например, в системах водоснабжения и водоотведения использование частотных преобразователей позволяет поддерживать необходимое давление в трубопроводах, что способствует более эффективной работе насосов и снижению износа оборудования.
В энергетике частотные преобразователи используются для управления генераторами и трансформаторами, а также в системах распределения электроэнергии. Они помогают поддерживать стабильность сети и обеспечивают более гибкое управление нагрузками, что особенно важно в условиях переменной генерации, например, от возобновляемых источников энергии.
В транспорте частотные преобразователи применяются для управления электрическими приводами в поездах, трамваях и троллейбусах. Они обеспечивают плавный старт и остановку, что повышает комфорт пассажиров и снижает механические нагрузки на транспортные средства.
В строительстве частотные преобразователи используются для управления строительными подъемниками и кранами. Это позволяет точно регулировать скорость подъема и опускания грузов, что повышает безопасность и эффективность строительных работ.
В сельском хозяйстве частотные преобразователи находят применение в системах автоматического полива, где они помогают регулировать работу насосов в зависимости от потребностей растений, что способствует более рациональному использованию водных ресурсов.
В производстве частотные преобразователи используются для управления двигателями в конвейерных системах, что позволяет точно настраивать скорость перемещения продукции и оптимизировать производственные процессы. Это особенно важно в условиях массового производства, где требуется высокая степень автоматизации и точности.
Таким образом, частотные преобразователи являются незаменимыми устройствами в современных технологиях, позволяя значительно повысить эффективность работы оборудования, снизить энергозатраты и улучшить качество производственных процессов. Их применение охватывает широкий спектр отраслей, что делает их важным элементом в развитии промышленности и технологий.
Вопрос-ответ
Что такое частотный преобразователь и для чего он нужен?
Частотный преобразователь предназначен для регулирования скорости двигателя (асинхронного электродвигателя) за счет создания на выходе преобразователя частоты электронапряжения заданной частоты. Отсюда и название устройства: частотный преобразователь (или частотник).
Что такое частотный преобразователь?
Частотный преобразователь — это высокоэффективное устройство, предназначенное для изменения частоты вращения и крутящего момента электродвигателей. Он находит широкое применение в различных отраслях, включая промышленность и частные нужды.
Чем отличается частотный преобразователь от инвертора?
Разница между преобразователем частоты и инвертором. Инвертор — это компонент, используемый для изменения частоты переменного тока. Преобразователь частоты должен иметь элемент регулировки частоты, в то время как инвертор должен иметь только фиксированную выходную частоту.
Советы
СОВЕТ №1
Перед покупкой частотного преобразователя, внимательно изучите технические характеристики вашего электродвигателя. Убедитесь, что преобразователь соответствует его мощности и напряжению, чтобы избежать перегрева и выхода из строя оборудования.
СОВЕТ №2
Обратите внимание на функции управления и настройки частотного преобразователя. Некоторые модели предлагают расширенные возможности, такие как программируемые режимы работы и защитные функции, что может значительно повысить эффективность и безопасность вашего оборудования.
СОВЕТ №3
Не забывайте о правильной установке и настройке частотного преобразователя. Неправильное подключение может привести к повреждению как преобразователя, так и подключенного оборудования. Рекомендуется обратиться к специалистам для выполнения этих работ.
СОВЕТ №4
Регулярно проводите техническое обслуживание частотного преобразователя. Это включает в себя проверку соединений, очистку от пыли и загрязнений, а также обновление программного обеспечения, если это необходимо. Это поможет продлить срок службы устройства и обеспечить его надежную работу.
