Рекуператор воздуха – что это, устройство, принцип работы, для чего нужен, сравнение с бризером и его преимущества

Важность качества воздуха в помещениях для здоровья и комфорта делает рекуператоры воздуха незаменимыми для эффективной вентиляции. В статье рассмотрим виды рекуператоров: пластинчатые, роторные, водяные и камерные, их устройство и принцип работы. Обсудим их назначение и сравним с бризерами, чтобы помочь читателям выбрать оптимальное решение. Понимание этих технологий позволит улучшить качество воздуха в доме или на производстве.

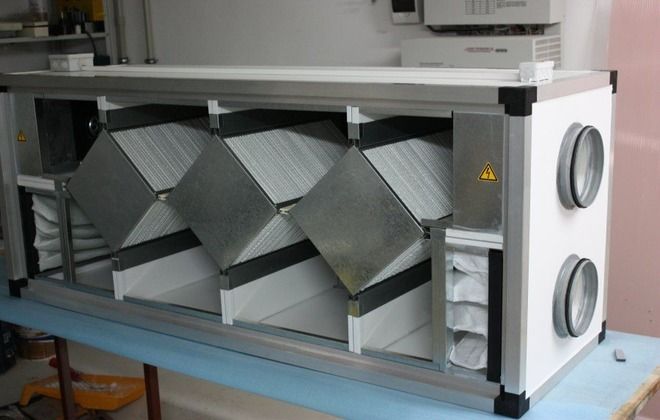

Рекуператор – что это?

Устройство является теплообменником уникальной конструкции. Рекуператор представляет собой оборудование поверхностного типа, которое использует тепло отработанного воздуха для его подогрева. Он монтируется в стене здания и обеспечивает естественную вентиляцию. Рекуператор воздуха помогает снизить теплопотери благодаря своей способности нагревать поступающий с улицы воздух. Все такие устройства классифицируются на несколько типов в зависимости от их рабочего принципа.

Рекуператор воздуха представляет собой устройство, предназначенное для эффективного обмена воздуха в помещениях. Эксперты отмечают, что его основная функция заключается в утилизации тепла, которое выделяется при вентиляции, что позволяет существенно экономить на отоплении. Принцип работы рекуператора основан на передаче тепла от выходящего теплого воздуха к входящему холодному, что обеспечивает поддержание комфортной температуры в помещении.

В отличие от бризера, который в основном отвечает за приток свежего воздуха, рекуператор также учитывает теплообмен, что делает его более энергоэффективным решением. Специалисты подчеркивают, что использование рекуператоров особенно актуально в современных энергосберегающих домах, где важно минимизировать потери тепла. Таким образом, выбор между рекуператором и бризером зависит от конкретных потребностей пользователя и условий эксплуатации.

https://youtube.com/watch?v=7TymGDC0LFw

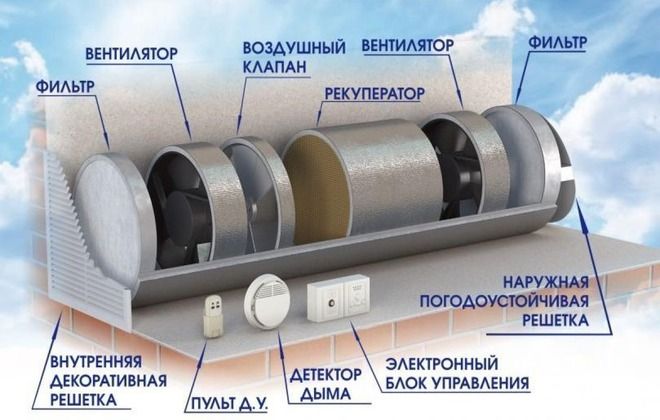

Устройство рекуператора

Теплообменник поверхностного типа состоит из нескольких ключевых компонентов:

1. Корпус с каналами для воздуха. Изготавливается из металлических листов или полимерных материалов.
2. Кассеты для теплообмена. Их форма и конструкция варьируются в зависимости от режима работы рекуператора воздуха.
3. Фильтрующий элемент. Предназначен для очистки поступающего с улицы воздуха от пыли, вредных веществ и микроорганизмов.
4. Вентилятор. Обеспечивает движение воздуха в системе.

Интересные факты

Вот несколько интересных фактов о рекуператорах воздуха:

1. Энергосбережение: Рекуператоры воздуха способны значительно снизить затраты на отопление и охлаждение помещений. Они работают по принципу теплообмена, что позволяет использовать тепло от вытяжного воздуха для подогрева свежего воздуха, поступающего в помещение. Это может привести к экономии до 30-50% энергии, необходимой для поддержания комфортной температуры.

2. Качество воздуха: В отличие от простых систем вентиляции, рекуператоры не только обеспечивают приток свежего воздуха, но и фильтруют его, удаляя пыль, аллергены и другие загрязнители. Это особенно важно для людей с аллергиями или респираторными заболеваниями, так как чистый воздух способствует улучшению здоровья и общего самочувствия.

3. Сравнение с бризером: В отличие от бризера, который в основном отвечает за приток свежего воздуха и может не обеспечивать его подогрев или охлаждение, рекуператор воздуха обеспечивает более комплексное решение. Он не только подает свежий воздух, но и использует тепло от вытяжного воздуха для его предварительного подогрева, что делает его более эффективным в условиях холодного климата. Бризеры же чаще используются в более теплых регионах, где нет необходимости в значительном обогреве воздуха.

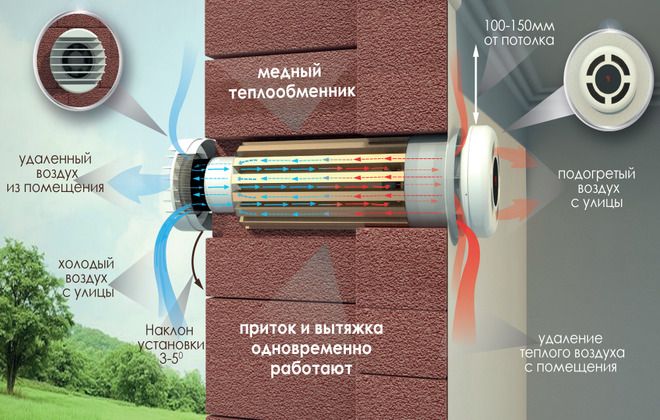

Принцип работы рекуператора

Работа устройства осуществляется следующим образом:

1. Параллельно происходит забор холодного воздуха с улицы и выброс использованного теплого воздуха из помещения.
2. Воздух из комнаты захватывается вентилятором и поступает в теплообменную камеру, где он передает часть своей энергии.
3. Холодный воздух с улицы движется по отдельному каналу и нагревается за счет теплообменника.
4. Благодаря тому, что воздух перед выходом из помещения отдает часть своей энергии, происходит рекуперация тепла. Разделение потоков воздуха друг от друга способствует повышению эффективности работы устройства.

Для чего нужен рекуператор?

Устройство находит широкое применение в частных домах и выполняет несколько важных функций:

1. Очистка воздуха. Рекуператор обеспечивает поступление чистого воздуха благодаря встроенной системе, которая удаляет вредные вещества. Фильтры эффективно задерживают пыль и другие примеси, создавая в помещении здоровую атмосферу.
2. Регулирование температуры. Рекуператор воздуха обеспечивает качественную вентиляцию как в летний, так и в зимний период. В жару он помогает поддерживать комфортную прохладу в помещении, а зимой рекуператор с функцией подогрева способствует снижению расходов на отопление.
3. Исключение сквозняков. Вентиляция с использованием рекуператора осуществляется без резких температурных колебаний и потерь тепла. Это особенно актуально для детских учреждений, медицинских учреждений и мест с большим скоплением людей.

Что лучше – рекуператор или бризер?

При выборе между двумя типами устройств важно четко определить свои цели использования:

1. Приточно-вытяжная установка с рекуператором не обеспечивает высокого уровня фильтрации воздуха. Если вам нужна многоступенчатая система очистки, стоит рассмотреть бризер. Это устройство особенно полезно, если ваш дом расположен рядом с автомобильной дорогой или промышленными предприятиями.
2. Рекуператор воздуха имеет меньшую мощность, но способен нагревать воздух за счет тепла, уже находящегося в помещении. Такие устройства популярны в частных домах, где важно сократить расходы на отопление. Бризер же осуществляет нагрев с помощью собственного теплового элемента, который работает от электрической сети.
3. С помощью рекуператора воздуха можно поддерживать комфортную температуру как зимой, так и летом. Бризер не имеет функции охлаждения. Если вы планируете использовать устройство круглый год, лучше выбрать рекуператор.

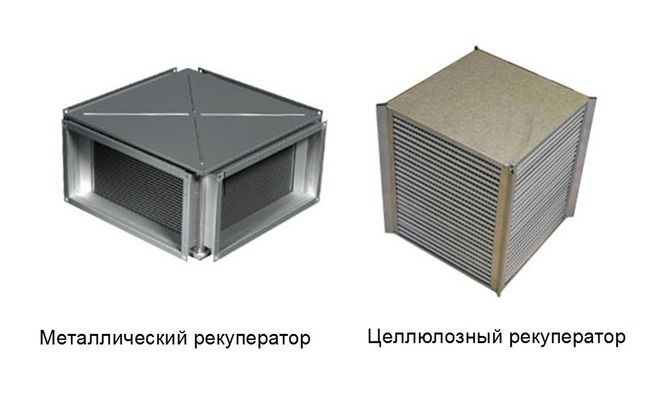

Виды рекуператоров

Устройства классифицируются по различным критериям, таким как материал, конструкция и предназначение. Рекуператоры воздуха, используемые в квартирах или частных домах, могут быть:

• из металла;
• из пластика;
• мембранного типа.

В зависимости от схемы перемещения теплоносителя выделяют три основных типа:

• прямоточные;
• противоточные;
• перекрестные прямоточные.

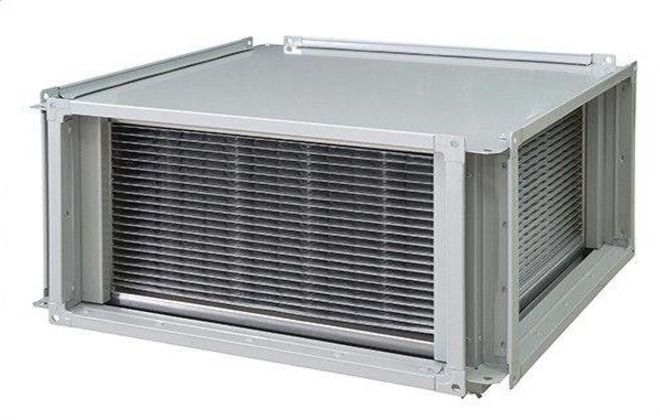

Пластинчатый рекуператор

Устройство состоит из нескольких алюминиевых панелей. Пластинчатый рекуператор воздуха для частного дома обладает следующими характеристиками:

1. Благодаря уникальной конструкции, воздушные потоки, проходящие через рекуператор, полностью изолированы друг от друга.
2. Энергия передается от теплого воздуха к холодному потоку через алюминиевые пластины, которые функционируют как теплообменник.
3. Пластинчатые рекуператоры отличаются низким уровнем шума и компактными размерами, что делает их популярными для установки в жилых домах, офисах и общественных учреждениях.
4. Устройство не содержит движущихся частей, что обеспечивает легкость установки и высокую надежность в работе.
5. В зависимости от размеров, коэффициент полезного действия (КПД) пластинчатого рекуператора воздуха варьируется от 60% до 80%.

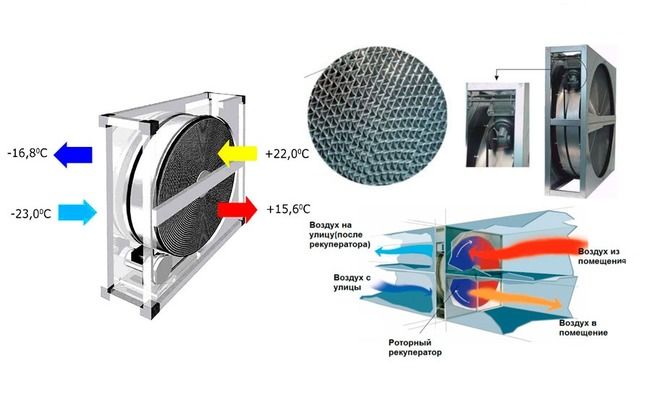

Роторный рекуператор

Конструкция роторного рекуператора воздуха включает два элемента, которые вращаются в противоположные стороны. Чтобы разобраться в принципе работы этого устройства, его назначении и области применения, стоит обратить внимание на его ключевые характеристики:

1. Когда теплый воздух проходит через устройство, внутренний ротор начинает вращаться. Энергия воздушного потока передается медному теплообменнику. В результате вращения первого элемента активируется второй вал, который забирает холодный воздух с улицы.
2. Для функционирования роторного рекуператора не требуется система для отведения конденсата.
3. Устройство демонстрирует высокую эффективность и коэффициент полезного действия, достигающий 82%.
4. Среди недостатков роторного рекуператора можно выделить сложность конструкции, необходимость регулярного технического обслуживания и высокие затраты на ремонт.
5. Роторные рекуператоры предназначены для установки в больших помещениях. Они имеют значительные размеры и способны эффективно работать только с большими объемами воздуха.

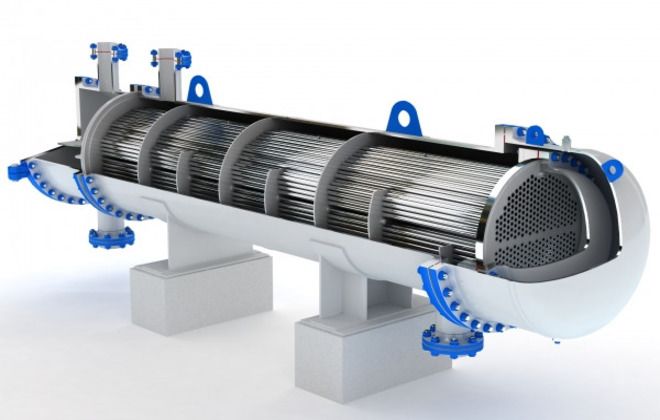

Водяной рекуператор

В качестве теплоносителя в системе используется жидкость, находящаяся внутри устройства. Водяной рекуператор воздуха для жилых помещений обладает следующими характеристиками:

1. Конструкция обеспечивает отсутствие смешивания воздушных потоков.
2. Приточная и вытяжная части могут располагаться на значительном расстоянии друг от друга, что удобно при проектировании вентиляционных систем в крупных зданиях.
3. К недостаткам можно отнести необходимость в дополнительном водяном насосе для обеспечения циркуляции жидкости. Это приводит к увеличению размеров системы и повышенному потреблению электроэнергии.
4. В сравнении с другими типами, водяной рекуператор имеет более низкий коэффициент полезного действия и требует сложного технического обслуживания.

Камерный рекуператор

Устройство представляет собой крупный отсек, который разделен перегородкой на две секции. Чтобы понять, как работает камерный рекуператор, что он собой представляет и насколько эффективен, стоит обратить внимание на его ключевые характеристики:

1. С помощью вентилятора горячий воздух из помещения попадает в камеру, где он нагревает стенки и затем выбрасывается наружу. Для того чтобы холодный воздух поступил в дом, заслонка поворачивается, и воздух нагревается при контакте со стенками камеры.
2. Камерный рекуператор воздуха допускает небольшое смешивание потоков, что может привести к тому, что часть пыли и загрязнений останется в помещении.
3. Единственной подвижной частью устройства является заслонка, что снижает вероятность поломок и упрощает процесс ремонта.
4. Коэффициент полезного действия камерного рекуператора воздуха составляет от 80 до 90%.

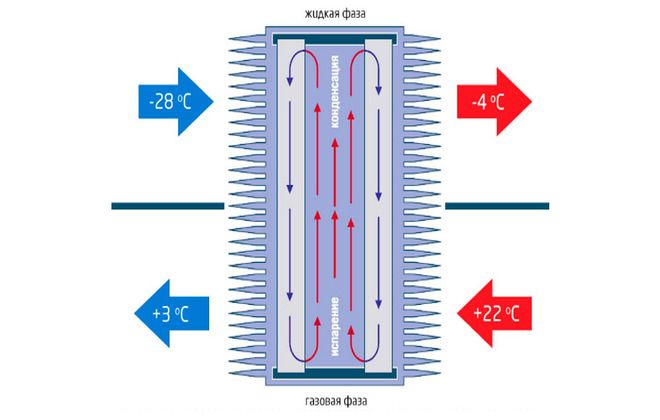

Фреоновый рекуператор

В качестве теплоносителей могут применяться не только твердые и жидкие вещества, но и газообразные. Чтобы лучше понять, что собой представляет рекуператор воздуха на основе фреона, стоит рассмотреть его характеристики и принцип функционирования:

1. Принцип работы устройства основан на способности фреона испаряться при высоких температурах и конденсироваться при контакте с холодным воздухом.
2. Теплый воздух проходит через трубку, стенки которой заполнены фреоном. При этом поток передает свою энергию, которая затем переходит к холодным воздушным массам с улицы.
3. Рекуператор на основе фреона устанавливается в вертикальном положении и обычно размещается на крышах зданий.
4. Эффективность его работы может достигать 70%.

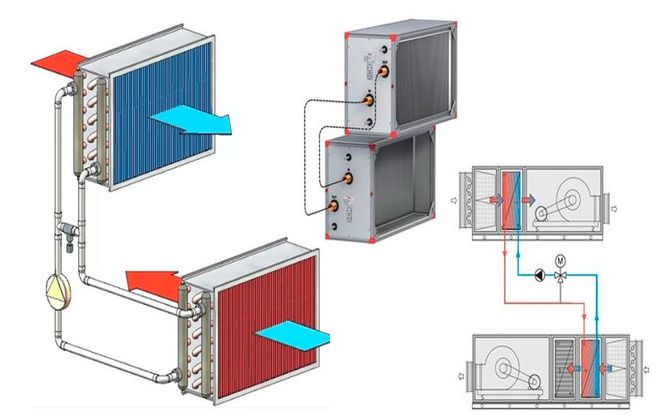

Рекуператор с промежуточным теплоносителем

В отличие от других типов систем, где воздушные потоки находятся близко друг к другу, данная конструкция позволяет устанавливать приточную и вытяжную части на значительном расстоянии. Такой рекуператор не подходит для квартир – его применение ограничивается крупными промышленными и производственными объектами. Установки с промежуточным теплоносителем имеют несколько характерных особенностей:

1. Необходимость в приобретении насоса. Теплоноситель нагревается в зоне выхода горячего воздуха, после чего жидкость перемещается во вторую часть рекуператора, которая забирает холодный воздух с улицы.
2. Расстояние между двумя компонентами рекуператора практически не имеет ограничений. Одна часть может находиться в подвале, а другая – на крыше здания. Однако стоит помнить, что с увеличением расстояния между элементами эффективность всей системы снижается.
3. Установка рекуператора с промежуточным теплоносителем целесообразна только в крупных зданиях, где использование других типов приточно-вытяжных систем затруднено. В обычном жилом доме такое устройство будет слишком затратным в обслуживании.

Рейтинг рекуператоров

Для домашнего использования идеально подойдут компактные устройства с множеством функций. Рассмотрим несколько лучших рекуператоров:

1. Helios KWL EC 45. Эта небольшая модель оснащена керамическим теплообменником, эффективность которого достигает 88%. Рекуператор изготовлен из экологически безопасных материалов и способен автоматически поддерживать заданную температуру.
2. Одним из самых эффективных рекуператоров воздуха является Blauberg Vento Expert A50-1. Его коэффициент полезного действия составляет 97%. Устройство оборудовано многоступенчатой системой фильтрации с индикатором состояния сменных фильтров.
3. Для больших помещений отлично подойдет рекуператор воздуха Mitsubishi Electric Lossnay VL-100EU5-E. Эта модель отличается высокой производительностью и низким уровнем шума.
4. Рекуператор Vakio имеет компактные размеры и идеально подходит для установки в квартирах и частных домах. Управление режимами работы осуществляется с помощью пульта дистанционного управления. Несколько таких устройств можно объединить в единую систему с настройкой через Wi-Fi.

Установка рекуператора

При установке системы приточно-вытяжной вентиляции важно учитывать следующие рекомендации:

1. Рекуператор можно разместить в любом помещении, включая неотапливаемые, однако лучше всего проводить разводку вентиляционных каналов в отапливаемых зонах.
2. Все воздуховоды и участки их прохождения через стены должны быть тщательно теплоизолированы. Это позволит достичь максимальной эффективности работы системы и повысит ее КПД.
3. Установка рекуператора в квартире должна осуществляться на расстоянии от спален и жилых помещений, особенно если речь идет о моделях с повышенным уровнем шума. Оптимальными местами для установки являются балкон или технические помещения.
4. Если квартира расположена на первом этаже, рекуператор следует устанавливать на высоте не менее одного метра от уровня земли.
5. Для монтажа необходимо проделать сквозное отверстие в стене с использованием инструмента с алмазным напылением. Сам рекуператор фиксируется с помощью крепежных элементов.
6. С внешней стороны устройство защищается решеткой, которая предотвращает попадание крупных частиц пыли и грязи.
7. После того как устройство будет надежно закреплено в проеме, можно подключить рекуператор к электросети.

https://youtube.com/watch?v=dbJQNrA-UfY

Рекуператор своими руками

Для создания вентиляционного устройства пластинчатого типа в частном доме или квартире наиболее удобным вариантом является изготовление рекуператора воздуха своими руками. Процесс монтажа включает следующие этапы:

1. Из металлических листов следует вырезать 70 квадратных пластин размером 40 или 50 мм. В качестве каркаса используются фанерные элементы аналогичных размеров.
2. Из пробковых листов необходимо вырезать прокладки для пластин. Их ширина должна составлять от 1 до 1,5 см. Для каждой пластины требуется подготовить три прокладки: две по краям и одну в центре.
3. Металлические пластины с прикрепленными пробковыми прокладками соединяются между собой. При этом каждую следующую пластину следует поворачивать на 90°.
4. Завершенный теплообменник устанавливается в корпус, выполненный из пластика или дерева.
5. Внутри корпуса необходимо установить два вентилятора, которые будут обеспечивать поступление холодного воздуха с улицы и удаление теплого воздуха из помещения.
6. К отверстиям для подачи и вывода воздуха подключаются гофрированные трубы.
7. Если корпус рекуператора сделан из дерева, его следует обработать специальными составами, предотвращающими гниение.

https://youtube.com/watch?v=68_TA1jhHhI

Преимущества и недостатки рекуператоров

Рекуператоры воздуха представляют собой устройства, которые обеспечивают эффективный обмен воздуха в помещениях, сохраняя при этом тепло и снижая затраты на отопление. Они имеют свои преимущества и недостатки, которые следует учитывать при выборе системы вентиляции для вашего дома или офиса.

Преимущества рекуператоров:

• Энергоэффективность: Рекуператоры позволяют значительно снизить затраты на отопление, так как они возвращают тепло, которое обычно теряется при вентиляции. Это особенно актуально в холодное время года, когда необходимо поддерживать комфортную температуру в помещениях.
• Улучшение качества воздуха: Эти устройства обеспечивают постоянный приток свежего воздуха, что способствует улучшению микроклимата в помещениях. Они помогают избавиться от загрязняющих веществ, пыли и аллергенов, что особенно важно для людей с аллергиями или респираторными заболеваниями.
• Снижение уровня шума: Рекуператоры работают более тихо по сравнению с традиционными системами вентиляции, что делает их идеальными для использования в жилых помещениях и офисах.
• Автоматизация: Современные рекуператоры могут быть оснащены системами управления, которые позволяют автоматически регулировать уровень вентиляции в зависимости от температуры и влажности воздуха, что обеспечивает дополнительный комфорт.

Недостатки рекуператоров:

• Высокая стоимость: Первоначальные затраты на установку рекуператора могут быть значительными. Это связано как с самим устройством, так и с необходимостью проведения монтажных работ.
• Необходимость в обслуживании: Рекуператоры требуют регулярного обслуживания, включая чистку фильтров и проверку работоспособности системы. Это может потребовать дополнительных затрат и времени.
• Зависимость от внешних условий: Эффективность работы рекуператоров может снижаться в условиях высокой влажности или при сильных морозах, что может потребовать дополнительных решений для поддержания комфортного климата.
• Сложность установки: Установка рекуператора может быть сложной задачей, особенно в уже существующих зданиях, где может потребоваться значительная доработка вентиляционной системы.

Таким образом, рекуператоры воздуха представляют собой эффективное решение для обеспечения качественной вентиляции и экономии энергии, однако их использование требует внимательного подхода и учета всех возможных недостатков.

Вопрос-ответ

Каковы плюсы и минусы рекуператора воздуха?

Центральный рекуператор удобен тем, что и приточный, и вытяжной вентилятор установлены в одном корпусе. Минусы такой системы (помимо того, что нужно вести воздуховоды и, как правило, ради этого опускать потолки) нетривиальны. Если о них не знать, можно столкнуться с существенными проблемами в процессе эксплуатации.

Где нельзя ставить рекуператор?

Рекуператоры нельзя использовать в многоквартирных домах с механической системой вентиляции. Если в доме естественная система вентиляции, то включать рекуператор можно только при открытых окнах.

Как работает рекуператор зимой?

Рекуператор воздуха работает по принципу рекуперации (возврата) тепла: он забирает тепловую энергию у удаляемого воздуха и передает ее приточному воздуху через систему теплообменника. За счет этого существенно сокращаются теплопотери при вентиляции и снижаются расходы на отопление.

Советы

СОВЕТ №1

Перед покупкой рекуператора воздуха, внимательно изучите его технические характеристики и эффективность. Обратите внимание на коэффициент полезного действия (КПД) устройства, который показывает, насколько эффективно оно восстанавливает тепло.

СОВЕТ №2

Сравните рекуператор с бризером, чтобы понять, какое устройство лучше подходит для ваших нужд. Рекуператоры обеспечивают более высокую эффективность теплообмена, в то время как бризеры могут быть проще в установке и обслуживании.

СОВЕТ №3

Обратите внимание на уровень шума, который издает рекуператор. Некоторые модели могут быть довольно шумными, что может стать проблемой, особенно в спальнях или офисах. Ищите устройства с низким уровнем шума для комфортного использования.

СОВЕТ №4

Регулярно проводите обслуживание вашего рекуператора, включая чистку фильтров и проверку системы. Это поможет поддерживать его эффективность и продлить срок службы устройства.
