Теплый пол под плитку – что это такое, особенности и монтаж электрического, водяного и инфракрасного отопления для комфортного дома

Теплый пол под плитку – это эффективное решение для комфортного микроклимата в помещениях, набирающее популярность среди владельцев квартир и домов. В статье рассмотрим основные виды теплых полов: электрический, водяной и инфракрасный, их преимущества и недостатки, а также особенности монтажа. Правильно смонтированный теплый пол обеспечивает уют и тепло, а также способствует экономии энергии, что делает его практичным выбором для любого интерьера.

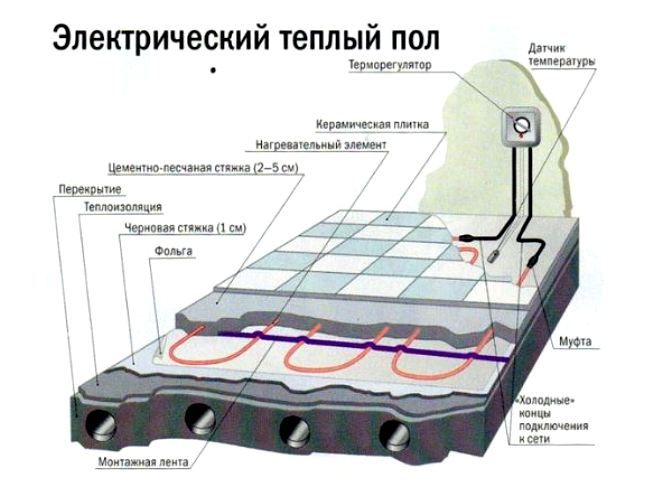

Что такое теплый пол?

Установка рабочих нагревательных элементов в данном случае осуществляется прямо в стяжке или под декоративным покрытием пола, что обеспечивает равномерное распределение тепла за счет излучения. В настоящее время теплый пол под кафельную плитку является популярным вариантом для обогрева жилья. Существует несколько типов напольного отопления:

• электрические кабельные полы;
• нагревательные маты;
• водяные теплые полы, укладываемые под плитку;
• инфракрасные полы.

Теплый пол под плитку представляет собой современное решение для создания комфортного микроклимата в помещениях. Эксперты отмечают, что существует три основных типа таких систем: электрические, водяные и инфракрасные. Электрические теплые полы просты в установке и идеально подходят для небольших помещений, однако требуют значительных затрат на электроэнергию. Водяные системы, в свою очередь, более экономичны в эксплуатации, но их монтаж требует значительных усилий и профессиональных навыков. Инфракрасные полы, по мнению специалистов, являются наиболее инновационным вариантом, обеспечивая равномерное распределение тепла и быстрое прогревание помещения. При выборе системы важно учитывать не только технические характеристики, но и особенности эксплуатации, чтобы обеспечить максимальный комфорт и эффективность отопления.

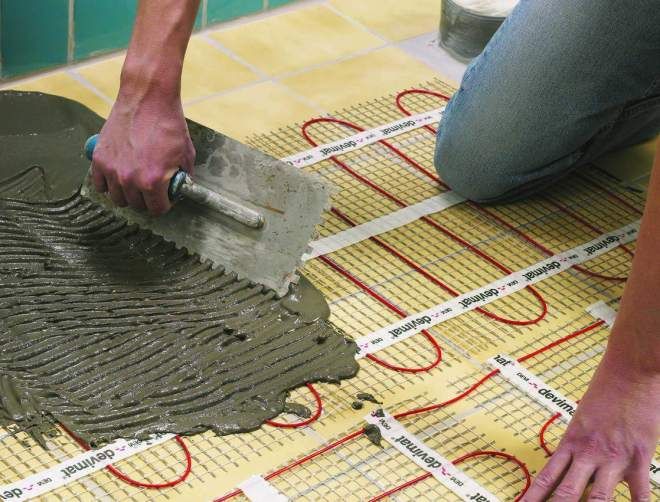

Электрический теплый пол под плитку

Керамика обладает отличной теплопроводностью, что делает её идеальным выбором для систем с подогревом пола любого типа. При разработке проекта важно тщательно продумать размещение всех элементов, принимая во внимание планировку помещений и расположение крупной мебели. Устанавливая теплый пол на балконе под плитку или в жилых зонах, необходимо избегать укладки кабелей слишком близко к стенам (рекомендуется оставлять зазор 10-15 см), а также под стационарной мебелью и тяжелыми устройствами.

Интересные факты

Вот несколько интересных фактов о теплых полах под плитку:

1. Энергоэффективность: Теплые полы, особенно электрические и инфракрасные, могут быть более энергоэффективными по сравнению с традиционными системами отопления. Они обеспечивают равномерное распределение тепла по всей поверхности, что позволяет снизить температуру в помещении и, как следствие, уменьшить затраты на отопление.

2. Комфорт и здоровье: Теплые полы создают комфортные условия для ног, что особенно важно в холодное время года. Кроме того, они способствуют снижению уровня пыли и аллергенов в воздухе, так как теплый пол не создает конвекции, как радиаторы, что уменьшает подъем пыли.

3. Разнообразие систем: Существует несколько типов теплых полов, включая электрические, водяные и инфракрасные. Каждый из них имеет свои особенности: электрические системы проще в установке и могут быть использованы в небольших помещениях, водяные системы более экономичны для больших площадей, а инфракрасные полы обеспечивают мгновенное тепло и могут быть установлены под различными покрытиями, включая плитку.

Виды электрического теплого пола под плитку

Ранее для систем отопления в основном использовались резистивные кабели, однако сегодня существует возможность выбора среди различных типов отопительных устройств. На рынке представлены греющие провода как с одной, так и с несколькими жилами, с фольгированными экранами, с полупроводниковыми элементами, а также в виде готовых матов. Рассмотрим основные виды теплых полов под плитку, предназначенные для жилых помещений:

1. Кабельный теплый пол под плитку с использованием резистивного и саморегулирующегося провода. Первый вариант является более доступным по цене, но его нельзя резать на части самостоятельно. В случае поломки даже небольшой зоны потребуется полная замена секции. В саморегулирующихся системах используется материал с полупроводниковыми жилами, которые способны изменять свое сопротивление. Такие кабели не перегреваются и могут быть разделены на участки. Однако полупроводниковая жила стоит на 30% дороже, а срок ее службы составляет до 15 лет, поэтому не рекомендуется засыпать ее стяжкой.

2. Термоматы. Отличным решением для создания теплого пола является использование матов под плитку, изготовленных из нагревательного кабеля. Особенностью данной конструкции является то, что провод размещен в стекловолоконной сетке с равномерным расстоянием между витками, что позволяет более точно рассчитывать мощность системы. Ширина мата в среднем составляет около 0,5 метра.

Характеристики электрического теплого пола

При планировании улучшения системы отопления в вашем доме важно рассмотреть все доступные альтернативы, уделяя внимание техническим характеристикам оборудования. При выборе теплого электрического пола под плитку следует учитывать следующие параметры кабельных систем:

1. Тепловая мощность: для термоматов – от 120 до 200 Вт/м², для нагревательных кабелей – от 10 до 60 Вт/м.
2. Расчет потребления энергии: W=SP0,4 (где S – площадь помещения, P – мощность системы).
3. Ширина термоматов составляет 50 см.
4. Общая площадь готовых изделий (для матов).
5. Тип используемого кабеля.
6. Наличие дополнительных компонентов – термодатчиков, гофрированных трубок, терморегуляторов.

Плюсы и минусы электрического теплого пола под плитку

В зависимости от типа обогревательного элемента можно выделить определенные преимущества. При выборе теплого пола под плитку важно учитывать достоинства современных электрических кабельных систем:

1. Универсальность – такие системы подходят как для жилых помещений, так и для офисов, их можно устанавливать в банях, на балконах и в других комнатах.
2. Коммуникации скрыты под стяжками и декоративным покрытием, что делает их невидимыми.
3. Простота в регулировке температуры.
4. В зависимости от условий эксплуатации могут использоваться как для основного, так и для дополнительного отопления.
5. Установка не требует особых навыков и является относительно простой.
6. Долговечность эксплуатации.
7. Теплый пол под плитку обеспечивает равномерное распределение тепла.
8. Для работы не нужны дополнительные устройства, такие как котлы или насосы.
9. Безопасен в использовании.

Недостатки электрических теплых полов:

1. Существенное увеличение расходов на коммунальные услуги.
2. Для обеспечения безопасности необходимо подключение устройства защитного отключения (УЗО) и использование заземления.
3. Для применения электрических систем в качестве основного отопления требуется мощная электропроводка.
4. Высота потолков в помещениях при установке резистивных кабелей уменьшается на 10 см.
5. Вопрос вредности электромагнитного излучения вызывает споры – некоторые специалисты поднимают эту тему, однако на практике негативное воздействие слабых полей на здоровье не подтверждено.

Электрический теплый пол под плитку своими руками

Процесс установки и подключения греющего кабеля не является чрезмерно сложным. С этой задачей может справиться любой, кто имеет базовые знания о работе с электрическими устройствами. Если вы планируете установить электрический теплый пол под керамическую плитку, следуйте данной инструкции:

1. Подготовьте и очистите основание от мусора.
2. На этом этапе важно разработать схему подключения, учитывая расположение мебели.
3. Определите шаг укладки кабеля.
4. Рассчитайте необходимое количество материала, исходя из показателя 140-180 Вт/м².
5. Замените старую проводку на более мощный провод и установите защитные устройства.
6. Уложите подложку (например, пенофол или пенополистирол).
7. На теплоизоляцию установите защитную сетку.
8. Установите датчик температуры.
9. Проверьте сопротивление системы (отклонение не должно превышать 10% от паспортных значений).
10. Закрепите кабель к основанию с помощью хомутов или монтажной ленты.
11. Залейте стяжку толщиной 3-5 см.
12. Уложите плитку.

https://youtube.com/watch?v=3BuhfR1P7ZM

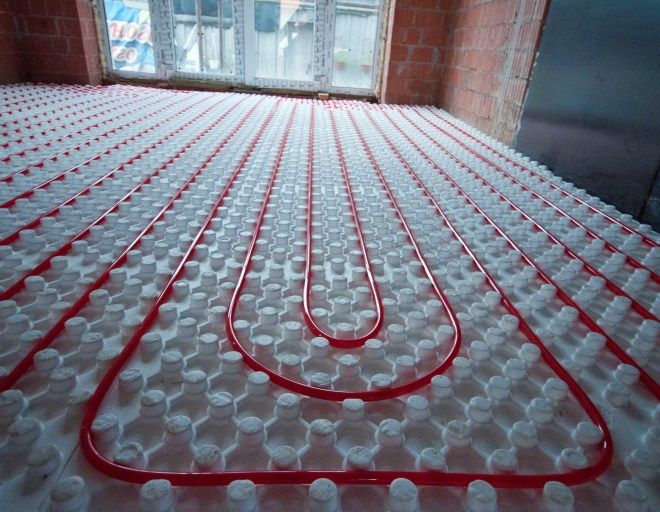

Водяной теплый пол под плитку

Жидкостные нагревательные элементы в данном контексте представляют собой отопительные трубки, формирующие коллектор, при этом в качестве теплоносителя применяется вода. Правильно установленный и спроектированный водяной теплый пол обеспечивает распределение тепла в помещении так же равномерно и эффективно, как и электрические системы. Все ключевые коммуникации скрыты под бетонной стяжкой, что не создает препятствий при расстановке мебели.

Устройство водяного теплого пола

Предлагаемый вариант больше подходит для частных домов с автономным отоплением. В обычной городской квартире установить водяной теплый пол в ванной или других помещениях может быть затруднительно. При условии правильного монтажа такая система может полностью заменить традиционные радиаторы. Основные компоненты систем водяного отопления включают:

• трубы из ПВХ или металлопластика;
• теплоизоляционные материалы;
• самоклеящаяся демпферная лента;
• фитинги для труб;
• краны;
• монтажные скобы;
• коллекторный шкаф;
• котел;
• насос.

Характеристики водяного теплого пола

При проектировании систем отопления с использованием жидкости применяются иные параметры, чем в электрических обогревателях. Чтобы правильно выбрать теплый пол под плитку, необходимо составить смету и точно определить количество необходимых материалов. Приблизительную длину труб можно вычислить по формуле: L = П/У х 1,1 + К х 2. Для корректных расчетов вам понадобятся следующие данные:

• П – площадь помещений;
• У – шаг укладки труб;
• К – расстояние от точки подключения до коллекторного шкафа.

Ключевые характеристики водяного теплого пола:

1. Температура водяного пола – до 29°C (в ванных комнатах до 33°C).
2. Максимальная длина труб в одном контуре – 120 м.
3. Диаметр труб – от 16 до 25 мм.
4. Расход воды – до 30 л/час.
5. Рекомендуемая температура в котле – 40-55°C.

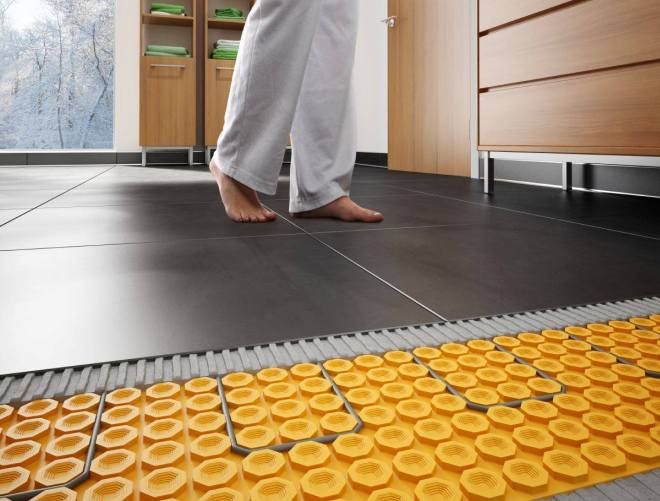

Плюсы и минусы водяного теплого пола под плитку

Преимущества жидкостных отопительных систем, встроенных в стяжку, впечатляют своим разнообразием. Водяной теплый пол, укладываемый под плитку, имеет следующие положительные стороны:

1. Обогрев осуществляется за счет излучения тепла.
2. Нет необходимости в установке настенных радиаторов.
3. Поддерживается оптимальный уровень влажности в помещениях.
4. Удобство в использовании.
5. Исключены риски получения ожогов.
6. Возможность экономии до 30% на отоплении.
7. Долговечность эксплуатации.
8. Высокий уровень безопасности.

Недостатки водяных полов:

1. Реализация системы может быть затруднена в многоквартирных домах.
2. Толщина теплого пола под плитку, включая утеплитель, трубы и другие компоненты, может достигать 14-15 см, что приводит к некоторой потере высоты помещения.

Водяной теплый пол под плитку своими руками

Монтаж системы жидкостного отопления с нижним подогревом выполняется быстро и является вполне выполнимой задачей для опытного специалиста. Рассмотрим основные шаги, которые включают установку теплого пола под плитку:

1. Подготавливаем основание, выравнивая его и очищая от загрязнений.
2. Устанавливаем распределительный шкаф для управления системой.
3. Укладываем теплоизоляционный материал (например, пенопласт или пенополистирол).
4. Раскладываем демпферную ленту по периметру.
5. Фиксируем армирующую сетку для дополнительной прочности.
6. Собираем трубопровод на полу.
7. Выбираем способ укладки труб – змейка или улитка.
8. Заполняем систему и проводим тестирование теплого пола под плитку, устанавливая давление в 1,5 раза выше номинального.
9. Заливаем финишную стяжку толщиной 3-6 см.
10. После полного высыхания стяжки укладываем плитку.

https://youtube.com/watch?v=3d08pGYjrRA

Инфракрасный теплый пол под плитку

Существует два типа рулонных нагревательных полов: карбоновые и биметаллические. В карбоновых моделях графитовый слой или карбоновое волокно интегрируется в лавсановую термопленку. В биметаллических вариантах пленка, предназначенная для теплого пола под плитку, функционирует на основе медно-алюминиевых компонентов, которые помещены в гибкие и тонкие полосы из полиуретана. Этот материал можно легко нарезать на отрезки нужной длины во время установки.

Характеристики инфракрасного теплого пола

При планировании использования термопленки в качестве основного устройства для обогрева в доме, важно покрыть ею до 70% площади помещения. Исключение составляют регионы с холодным климатом, где инфракрасная пленка лучше всего подходит в качестве дополнения к основному отоплению и для использования в экстренных ситуациях. При рассмотрении различных альтернативных решений следует обратить внимание на следующие технические параметры:

1. Мощность термопленки составляет от 150 до 400 Вт/м².
2. Инфракрасный теплый пол генерирует безопасное излучение с длиной волны от 7 до 20 мкм.
3. Ширина стандартных полос варьируется от 50 до 110 см.
4. Температура плавления пленки достигает 264°C.

Плюсы и минусы инфракрасного теплого пола под плитку

Работа с легким рулонным материалом всегда оказывается более удобной, чем укладка громоздких труб или разборка сложной сети кабелей. При выборе оптимального варианта теплого пола под плитку стоит обратить внимание на все преимущества термопленки в качестве нагревательных элементов:

• минимальное электромагнитное излучение;
• тонкая пленка (всего несколько миллиметров);
• легкость и скорость монтажа;
• отсутствие риска протечек;
• возможность автономной работы;
• эффективность на 20% выше, чем у кабельных систем;
• высокая долговечность;
• доступная цена.

Однако у пленочных нагревательных полов есть и недостатки:

1. Увеличение затрат на электроэнергию.
2. При значительных нагрузках на покрытие существует риск механических повреждений.

Инфракрасный теплый пол своими руками

Существует два метода монтажа пленочных нагревательных систем: мокрый и сухой. При первом варианте тонкий теплый пол, предназначенный для укладки под плитку, скрывается под прочной цементно-песчаной стяжкой. Во втором случае термопленка покрывается огнеупорными листами гипсокартона, что предотвращает контакт электрических компонентов с влажным раствором, тем самым увеличивая надежность и срок службы системы.

Процесс укладки теплого пола под плитку сухим методом:

1. На подготовленное основание укладывается жесткая теплоизоляция (например, фольгоизолон, пробка толщиной 2 мм или пенополистирол).
2. Затем устанавливается слой теплоотражающей подложки.
3. Начинаем размещать нагревательные элементы, оставляя отступ по периметру в пределах 0,1-0,4 м.
4. Инфракрасная пленка не должна укладываться под неподвижной мебелью.
5. Не допускается накладывать слои нагревательных элементов друг на друга.
6. Фиксируем пленку скотчем в нескольких местах для надежности.
7. Устанавливаем гидробарьер сверху.
8. Следующим слоем являются гипсокартонные плиты.
9. При монтаже старайтесь вбивать дюбеля в участках, где нет нагревательных элементов.
10. На основание из гипсокартона приклеиваем плитку.

https://youtube.com/watch?v=ILHC0ABXHjA

Сравнение различных типов теплых полов

Теплые полы представляют собой систему отопления, которая обеспечивает комфортное тепло в помещениях, особенно в холодное время года. Существует несколько типов теплых полов, каждый из которых имеет свои особенности, преимущества и недостатки. Рассмотрим три основных типа: электрические, водяные и инфракрасные теплые полы.

Электрические теплые полы

Электрические теплые полы работают на основе электрического тока, который проходит через нагревательные элементы, расположенные под покрытием. Они могут быть представлены в виде нагревательных матов или кабелей. Основные преимущества электрических систем:

• Простота монтажа: электрические полы легко устанавливаются и могут быть использованы в помещениях с различными типами покрытий.
• Быстрый нагрев: такие системы быстро достигают заданной температуры, что позволяет экономить электроэнергию.
• Регулирование температуры: с помощью терморегуляторов можно точно настраивать уровень тепла в помещении.

Однако у электрических теплых полов есть и недостатки, такие как высокая стоимость электроэнергии и необходимость в качественной изоляции для предотвращения потерь тепла.

Водяные теплые полы

Водяные теплые полы функционируют на основе циркуляции горячей воды по трубам, уложенным под полом. Эта система более энергоэффективна, особенно при использовании котлов на газе или альтернативных источников энергии. Преимущества водяных теплых полов:

• Экономия энергии: водяные системы могут быть более экономичными в эксплуатации, особенно при использовании в сочетании с тепловыми насосами.
• Равномерное распределение тепла: вода, обладая высокой теплоемкостью, обеспечивает равномерное прогревание помещения.
• Долговечность: при правильной установке и обслуживании водяные полы могут служить десятилетиями.

Тем не менее, водяные теплые полы требуют более сложного монтажа и могут быть менее гибкими в плане регулирования температуры в отдельных зонах.

Инфракрасные теплые полы

Инфракрасные теплые полы работают по принципу излучения тепла, которое нагревает не воздух, а предметы и поверхности в помещении. Это создает комфортное тепло, которое ощущается сразу после включения системы. Основные преимущества инфракрасных полов:

• Экологичность: такие системы не требуют сжигания топлива и не выделяют вредных веществ.
• Быстрый нагрев: инфракрасные полы быстро достигают рабочей температуры, что позволяет экономить электроэнергию.
• Легкость монтажа: их можно укладывать под любые покрытия, включая плитку, ламинат и ковролин.

Однако инфракрасные полы могут быть менее эффективными в больших помещениях и требуют тщательного выбора места установки для достижения максимального эффекта.

В заключение, выбор типа теплого пола зависит от множества факторов, включая площадь помещения, доступные источники энергии, бюджет и предпочтения владельца. Каждый из типов имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от конкретных условий эксплуатации.

Вопрос-ответ

Чем отличается инфракрасный теплый пол от электрического?

Инфракрасные полы работают по принципу излучения тепла, тогда как электрические полы передают тепло через кондукцию. Это фундаментальное отличие влияет на эффективность и комфортность каждого из этих способов обогрева.

Можно ли использовать инфракрасный теплый пол под плитку?

Использовать инфракрасную пленку с данным напольным покрытием можно без каких-либо ограничений. При монтаже теплого пола обратите внимание на способ укладки плитки ПВХ. Если плитка плотная и ее укладка осуществляется замковым способом, нет необходимости использовать дополнительный защитный слой поверх греющей пленки.

Чем отличается водяной теплый пол от электрического?

Теплые полы бывают водяными и электрическими. В первом случае прокладываются трубки, по которым циркулирует нагретая жидкость (обычно вода). Во втором нагрев происходит за счет электрического кабеля с высоким сопротивлением.

Советы

СОВЕТ №1

Перед выбором типа теплого пола, тщательно оцените свои потребности и особенности помещения. Например, водяные полы лучше подходят для больших площадей и могут быть более экономичными в эксплуатации, тогда как электрические системы проще в установке и идеально подходят для небольших помещений.

СОВЕТ №2

Обратите внимание на теплоизоляцию основания, на которое будет укладываться теплый пол. Хорошая теплоизоляция поможет избежать потерь тепла и повысит эффективность системы отопления, что особенно важно для водяных и электрических полов.

СОВЕТ №3

При монтаже теплого пола обязательно следуйте инструкциям производителя и соблюдайте все нормы безопасности. Неправильная установка может привести к поломкам и даже пожарам, особенно в случае электрических систем.

СОВЕТ №4

Не забывайте о регулировке температуры. Установите терморегуляторы, чтобы поддерживать комфортный уровень тепла и избежать излишних затрат на электроэнергию или отопление, особенно в переходные сезоны.
