Гофра для кабеля – что это такое, для чего используется, как правильно монтировать? Полезные советы и рекомендации

Гофра для кабеля — это защитный элемент, обеспечивающий безопасность и долговечность электрических и коммуникационных проводов. В статье рассмотрим основные характеристики различных видов гофр, их применение и рекомендации по монтажу. Понимание этих аспектов поможет выбрать подходящую гофру, обеспечивающую надежную защиту кабелей от механических повреждений, влаги и других негативных факторов.

Что такое гофра для кабеля?

Для обеспечения защиты проводов используются различные устройства. Одним из таких решений является гофра, представляющая собой гибкую трубку из ПВХ, обладающую эластичностью, что значительно упрощает установку электросетей в зонах с высокой нагрузкой. Кроме того, это устройство идеально подходит для одновременной прокладки многокомпонентных систем, светового дизайна и натяжных потолков с комбинированным освещением. Гофра для проводов находит применение в самых разных областях.

Одним из главных достоинств изолированного монтажа проводов является простота укладки под любым углом. Благодаря своей гибкости, гофра позволяет изменять направление проводов на 360º. Современный дизайн этого изделия учитывает все запросы пользователей: оно имеет компактный диаметр, что исключает необходимость глубокого штробирования стен. Гофра поставляется в бухтах, что делает её удобной для транспортировки и хранения.

Гофра для кабеля представляет собой гибкую трубку, предназначенную для защиты электрических проводов от механических повреждений и воздействия внешней среды. Эксперты отмечают, что использование гофры значительно увеличивает срок службы кабелей, предотвращая их износ и коррозию. Она также способствует упорядочению проводки, что особенно важно в условиях ограниченного пространства.

Правильный монтаж гофры включает несколько ключевых этапов. Сначала необходимо выбрать подходящий диаметр гофры в зависимости от количества и типа кабелей. Затем следует аккуратно вставить провода в гофру, избегая перегибов и натяжений. Важно также обеспечить надежное крепление гофры к стенам или другим конструкциям, чтобы предотвратить ее смещение. Эксперты подчеркивают, что соблюдение этих рекомендаций позволяет не только защитить кабели, но и обеспечить безопасность эксплуатации электрических систем.

Для чего нужна гофра для кабеля?

Комфорт при использовании такого устройства для укладки проводов не вызывает никаких сомнений. Гофрированная труба для кабелей применяется в следующих случаях:

1. При прокладке проводов в деревянных или каркасных стенах, а также во время горячей отделки.
2. Когда провода располагаются за отделочными материалами.
3. При укладке в стяжку или под пол.
4. При наружной прокладке.

https://youtube.com/watch?v=bWkbmCPbS3Q

Интересные факты

Вот несколько интересных фактов о гофрах для кабелей:

1. Защита от внешних воздействий: Гофры для кабелей не только защищают провода от механических повреждений, но и обеспечивают защиту от влаги, пыли и химических веществ. Это особенно важно в промышленных условиях или на улице, где кабели могут подвергаться агрессивным воздействиям.

2. Удобство монтажа: Гофры облегчают процесс монтажа кабелей, позволяя сгруппировать несколько проводов в одном месте. Это не только упрощает прокладку, но и делает систему более аккуратной и организованной, что облегчает дальнейшее обслуживание и диагностику.

3. Разнообразие материалов: Гофры могут быть изготовлены из различных материалов, таких как ПВХ, полиэтилен или металл, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации. Например, металлические гофры обеспечивают дополнительную защиту от механических повреждений и электромагнитных помех, что делает их идеальными для использования в сложных промышленных средах.

Что лучше гофра или кабель-канал?

Эти устройства предназначены для защиты различных проводов от повреждений. У каждого из них есть свои плюсы и минусы. Гофрированная трубка для кабелей отличается высокой гибкостью, что позволяет использовать ее без дополнительных компонентов, необходимых для установки кабель-канала на неровных поверхностях. Основным преимуществом кабель-канала является возможность установки розеток и выключателей на его поверхности. Однако среди значительных недостатков стоит отметить, что кабель-канал нельзя разместить внутри стен.

Горит ли гофра для кабеля?

В последнее время требования к строительным материалам значительно возросли. При выборе гофротруб для кабелей необходимо учитывать их уровень пожарной безопасности:

1. Внутри конструкций, не подверженных горению, можно использовать любые виды рукавов.
2. В полых конструкциях допускается укладка негорючих гофротруб для кабелей.
3. В перекрытиях, выполненных из горючих материалов, следует применять рукава, обладающие огнестойкими свойствами.
4. Открытая прокладка должна осуществляться из материалов, которые не способствуют распространению огня.
5. Для наружной проводки в жестких конструкциях рекомендуется использовать гофротрубы из самозатухающего полиэтилена.

Виды гофры для кабеля

Существуют различные типы подобных устройств, которые классифицируются по нескольким критериям. В зависимости от прочности, гофра для кабелей делится на:

1. Легкую. Обладает высокой гибкостью и тонкими стенками. Применяется для прокладки под обшивкой стен и потолков.
2. Среднюю. Имеет несколько худшие характеристики по сравнению с легкой гофрой. Подходит для установки в стенах.
3. Тяжелую. Имеет толстые стенки, что снижает ее гибкость. Эта гофра предназначена для использования на улице, укладывается в стяжку или закапывается в землю. Для резких изгибов применяются специальные муфты.
4. Армированную. Состоит из пластиковой оболочки, которая покрывает закрученную в спираль стальную проволоку.

Кроме того, гофра может быть с протяжкой и без нее. Протяжка представляет собой тонкий трос или провод, который облегчает процесс затяжки кабеля. Рекомендуется использовать такой вариант при длинных трассах. В зависимости от материалов, из которых изготовлена гофра, выделяют следующие виды:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые;
• металлические.

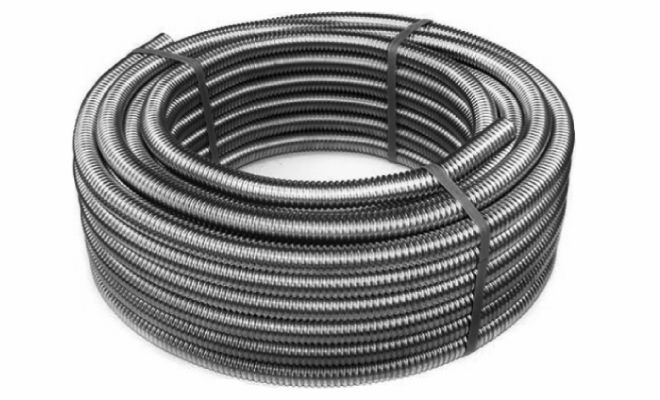

Металлическая гофра для кабеля

Этот тип гофры способен выдерживать значительные нагрузки, несмотря на небольшую толщину металлических стенок. Металлическая гофра представлена в различных вариантах и изготавливается из оцинкованной или нержавеющей стали. Дополнительным преимуществом является наличие металлополимерной оболочки, которая улучшает защитные свойства от пыли и влаги. Термостойкая гофра для кабелей обладает следующими достоинствами:

• разнообразие моделей;
• высокая прочность;
• стойкость к температурным колебаниям и химическим веществам.

Однако стоит отметить и некоторые недостатки, такие как отсутствие герметичности: при сжатии стенки могут расходиться, что позволяет влаге проникать к кабелям. Гофрированная нержавеющая труба используется в следующих ситуациях:

1. Для защиты от серьезных механических повреждений.
2. При установке в легковоспламеняющихся зданиях.
3. В местах пересечения трубопроводов с электрическими проводами.

Пластиковая гофра для кабеля

Труба для электропроводки обеспечивает надежную защиту от возможных повреждений. Пластиковый вариант используется для создания скрытых трасс. Гофрированная ПВХ-труба подходит для прокладки следующих типов кабелей:

• электрических;
• телефонных;
• телевизионных;
• компьютерных.

Пластиковая гофра обладает рядом преимуществ:

• доступная цена;
• соответствие нормам пожарной безопасности;
• самозатухание при возгорании;
• высокая гибкость;
• легкость в установке.

Однако у нее есть и некоторые недостатки:

• снижение прочности при низких температурах;
• повреждение под воздействием ультрафиолетовых лучей;
• размягчение при нагреве;
• уязвимость к повышенной влажности;
• непривлекательный внешний вид.

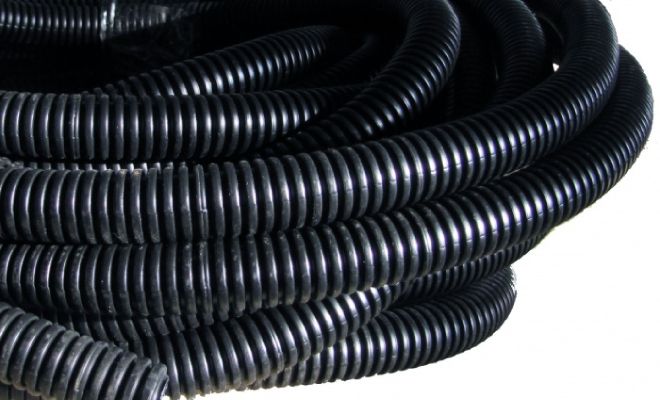

Полиэтиленовая гофра для кабеля

Этот тип трубы во многом напоминает полипропиленовый аналог. Гибкая гофрированная труба обладает универсальными свойствами и может применяться как внутри помещений, так и на открытом воздухе. Она характеризуется средней прочностью и хорошей гибкостью. Полиэтиленовая гофра для кабелей имеет ряд преимуществ:

• универсальность;
• стойкость к ультрафиолетовому излучению;
• невосприимчивость к температурным колебаниям и другим воздействиям.

Как выбрать гофру для кабеля?

Сначала необходимо тщательно ознакомиться с буквенными обозначениями и цветом изделия. Это особенно актуально для металлорукава, так как наличие букв указывает на тип уплотнителя внутри:

• «Х» – хлопчатобумажный;
• «А» – асбестоцементный;
• «П» – поливинилхлоридный.

Кроме того, при выборе гофротрубы стоит учесть следующие моменты:

1. Цвет материала должен быть однородным.
2. Важно обратить внимание на диаметр трубы. Минимальный размер составляет 16 мм, в то время как разрезная автомобильная гофра для кабеля начинается от 5 мм.
3. При покупке отрезка необходимо зафиксировать концы, чтобы избежать повреждения кромки гофры.
4. Для крепления следует подобрать соответствующие аксессуары.
5. Гофра для кабеля, предназначенная для укладки в земле, должна обладать высокой прочностью стенок.
6. У металлических рукавов на концах должны быть фланцы или торцы для сварки.
7. Наличие протяжки значительно упростит процесс монтажа.

https://youtube.com/watch?v=GCk7ET49zsM

Цвета гофры для кабеля

Цветовая маркировка труб указывает на их предназначение, и в соответствии со стандартами выделяются следующие оттенки:

1. Серый или черный – универсальное применение.
2. Белый – для сетей передачи данных.
3. Зеленый – для телефонных линий.
4. Красная гофра для кабелей – для наружной прокладки.

Для начинающих, использующих эти стандарты, разводка кабелей становится значительно проще. Кроме того, цветовая характеристика помогает оценить качество материалов. Если изделия имеют одинаковый цвет, это свидетельствует о том, что при их производстве использовались только высококачественные материалы. В противном случае стоит задуматься о целесообразности покупки такой продукции.

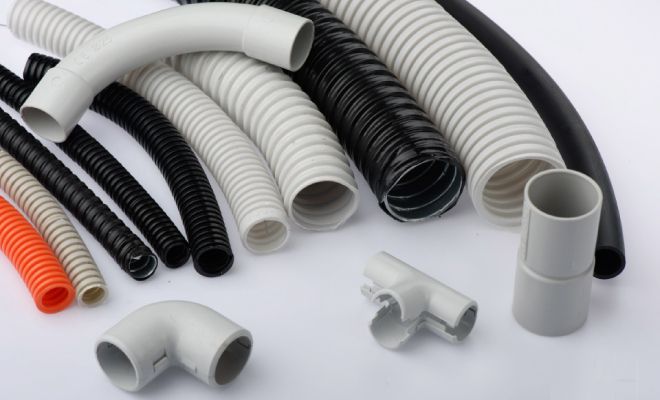

Гофра для кабеля размеры

В последние годы укладка проводов осуществляется исключительно в специальный защитный рукав. Выбор гофрированной трубы для кабеля зависит от места, где она будет установлена. Рекомендуется выбирать размер, превышающий необходимый, но не меньший. Гофра для кабелей классифицируется по следующим диаметрам:

• 16 мм – для осветительных устройств;
• 20 мм – для розеток и выключателей;
• 25 мм – для подключения от главной распределительной коробки или щитка;
• 32 мм – для соединения между двумя электрощитками;
• 40 мм – для прохода через перекрытия этажей;

Монтаж гофры для кабеля

Качественная укладка различных проводов требует определенных знаний и навыков. Установка гофрированной трубы осуществляется с учетом следующих рекомендаций:

1. Металлическую гофру следует резать специальными ножницами по металлу, а остальные виды — обычным ножом. Длина одного участка не должна превышать 25 метров.
2. Протяжка должна быть надежно удержана, чтобы избежать ее выскальзывания. Для разрезания используют кусачки.
3. Штробы необходимо подготовить заранее.
4. В монолитные конструкции рукава укладываются до полного застывания материала.
5. Если в трубе размещается несколько кабелей, их следует соединить изолентой по всей длине.
6. Диаметр рукава должен быть в два раза больше диаметра проводов, которые в нем находятся.
7. Гофра для кабеля не должна иметь провисов. Вход в выключатели и розетки должен быть на одном уровне с корпусом.
8. Металлический рукав обязательно подлежит заземлению.
9. Угол поворота не должен быть меньше 90 градусов.
10. Длинные отрезки соединяются в транзитные коробки.

Протягивать провода рекомендуется с помощью помощника, однако, если имеется протяжка, можно справиться и самостоятельно. Установка гофры-трубы выполняется следующим образом:

1. Выполняются замеры, после чего кабель и рукав нарезаются на необходимые отрезки.
2. Отрезки фиксируются на нужных местах с помощью пластиковых клипс, которые подбираются в соответствии с наружным диаметром труб. Их устанавливают на расстоянии 20-30 см друг от друга с использованием саморезов или дюбелей.
3. Протягиваются необходимые провода.
4. Кабели подключаются к щиткам, подрозетникам и транзитным коробкам.

https://youtube.com/watch?v=KPgFd6KSQZA

Ошибки при монтаже гофры для кабеля и как их избежать

Монтаж гофры для кабеля – это процесс, который требует внимательности и точности. Ошибки на этом этапе могут привести к повреждению кабелей, ухудшению их эксплуатационных характеристик и даже к возникновению аварийных ситуаций. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при монтаже гофры, и способы их предотвращения.

Первая распространенная ошибка – это неправильный выбор диаметра гофры. Если гофра слишком мала для кабеля, это может привести к его повреждению при установке и эксплуатации. В то же время, слишком большая гофра может не обеспечить необходимую защиту и стабильность. Чтобы избежать этой ошибки, всегда следует заранее измерять диаметр кабеля и подбирать соответствующий размер гофры, учитывая также дополнительные факторы, такие как количество кабелей, которые будут помещены в гофру.

Вторая ошибка заключается в недостаточной подготовке поверхности, на которую будет монтироваться гофра. Если поверхность не очищена от пыли, грязи и других загрязнений, это может привести к плохой адгезии и, как следствие, к ослаблению креплений. Перед началом монтажа рекомендуется тщательно очистить поверхность и, при необходимости, использовать специальные средства для улучшения сцепления.

Третья ошибка – это игнорирование рекомендаций производителя по монтажу. Каждый тип гофры может иметь свои особенности установки, которые необходимо учитывать. Например, некоторые гофры требуют использования специальных крепежных элементов или дополнительных защитных средств. Перед началом работы обязательно ознакомьтесь с инструкцией и рекомендациями производителя.

Четвертая ошибка – это недостаточная защита от механических повреждений. Гофра должна быть установлена таким образом, чтобы минимизировать риск ее повреждения в процессе эксплуатации. Это может включать в себя использование защитных уголков, ограничителей и других элементов, которые помогут предотвратить механические воздействия на гофру.

Пятая ошибка – это неправильное соединение гофры с кабелем. Неправильное соединение может привести к утечкам, коротким замыканиям и другим проблемам. Для обеспечения надежного соединения используйте качественные соединительные элементы и следуйте инструкциям по их установке. Также важно убедиться, что гофра плотно прилегает к кабелю и не имеет зазоров.

Наконец, шестая ошибка – это отсутствие проверки после завершения монтажа. После установки гофры необходимо провести проверку на наличие повреждений, правильность соединений и надежность креплений. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных последствий в будущем.

Следуя этим рекомендациям и избегая распространенных ошибок, можно значительно повысить качество монтажа гофры для кабеля и обеспечить надежную защиту электрических проводов на протяжении всего срока их эксплуатации.

Вопрос-ответ

Когда нужно использовать гофру для кабеля?

Когда нужна гофра в электропроводке? Открытая укладка проводов внутри зданий, в том числе для последующей заливки бетоном. Прокладка электрических сетей на улице, по воздуху или под землей. Использование в местах с повышенным риском повреждения кабеля или его перегрева.

Как крепить гофру для кабеля?

Способы крепления. Самый простой способ фиксации гофр к поверхности – с использованием обычных клипс без защелок. Достаточно закрепить изделие гвоздем или саморезом и вставить в него трубу. Клипса защелкнется самостоятельно благодаря эластичности материала, используемого при ее изготовлении.

Какую функцию выполняет гофра?

Гофра, гофротруба, гофрированная труба – это названия одного и того же изделия, предназначенного для монтажа и защиты изолированных проводов и кабелей в процессе эксплуатации от механических и химических воздействий, а также от солнечной радиации (ультрафиолета).

Советы

СОВЕТ №1

Перед покупкой гофры для кабеля, обязательно определите ее диаметр и материал. Это поможет выбрать подходящий вариант для вашего проекта, учитывая тип кабеля и условия эксплуатации.

СОВЕТ №2

При монтаже гофры старайтесь избегать резких изгибов и перегибов, так как это может повредить кабель внутри. Используйте специальные крепления для фиксации гофры в нужном положении.

СОВЕТ №3

Если гофра будет использоваться на улице или в условиях повышенной влажности, выбирайте модели с защитой от ультрафиолетового излучения и влаги. Это значительно продлит срок службы кабеля.

СОВЕТ №4

Регулярно проверяйте состояние гофры и кабелей внутри нее. Это поможет своевременно выявить повреждения и предотвратить возможные аварийные ситуации.
