Греющий кабель – что такое, принцип работы и применение, характеристики и преимущества для вашего комфорта

Греющий кабель – это решение, используемое для отопления полов и защиты труб от замерзания. В статье рассмотрим, что такое греющий кабель, его принцип работы, характеристики, преимущества, виды, способы выбора, проверки и подключения. Эта информация будет полезна как профессионалам, так и тем, кто планирует использовать греющий кабель в быту, обеспечивая надежность и эффективность.

Что такое греющий кабель?

Системы кабельного обогрева как жилых, так и коммерческих помещений становятся все более популярными. Основная задача использования греющего кабеля заключается в поддержании нужной температуры. Греющий кабель, который преобразует электрическую энергию в тепло, играет ключевую роль в этом процессе. Кабельные обогревательные системы способствуют созданию более комфортных условий для жизни.

Греющий кабель представляет собой электрический провод, предназначенный для обогрева различных объектов и поверхностей. Эксперты отмечают, что принцип его работы основан на выделении тепла при прохождении электрического тока через проводник. Это позволяет эффективно поддерживать необходимую температуру в системах водоснабжения, на кровлях, а также в системах антиобледенения.

Среди характеристик греющего кабеля выделяют его мощность, длину и тип изоляции, что позволяет адаптировать его под конкретные условия эксплуатации. Преимущества использования такого кабеля включают простоту монтажа, высокую эффективность и долговечность. Кроме того, греющий кабель способствует предотвращению замерзания труб и образованию наледи, что особенно актуально в холодное время года. Таким образом, греющий кабель становится незаменимым решением для обеспечения комфорта и безопасности в различных сферах.

https://youtube.com/watch?v=kDh5ePRRRIA

Греющий кабель – принцип работы и применение

Современные греющие кабели работают по принципу любого электрического нагревательного устройства. Чем выше сопротивление материала электрическому току, тем больше тепла выделяется на нагревательном элементе. Устройство подключается к электрической сети с напряжением 220 В, и при прохождении электрического тока через него выделяется тепло. Греющий кабель может использоваться в различных сферах:

• подогрев полов, стен и потолков;
• поддержание оптимальной температуры для твердеющего бетона, что особенно важно в холодное время года;
• предотвращение обледенения крыш, водостоков и лестниц;
• обогрев зеркал для устранения конденсата;
• обогрев почвы, что широко применяется в теплицах;
• защита водосточных и канализационных труб от промерзания;
• поддержание необходимой температуры жидкостей и воды и многое другое.

Интересные факты

Вот несколько интересных фактов о греющем кабеле:

1. Принцип работы: Греющий кабель работает на основе эффекта Joule, когда электрический ток проходит через проводник, выделяя тепло. Это тепло можно использовать для обогрева различных объектов, таких как трубы, полы и даже кровли, предотвращая замерзание и образование льда.

2. Разнообразие применения: Греющие кабели находят широкое применение не только в бытовых условиях (например, для обогрева полов или защиты труб от замерзания), но и в промышленности. Они используются в системах антиобледенения крыш, в теплицах для поддержания оптимальной температуры и даже в медицинских устройствах для поддержания температуры.

3. Энергоэффективность и безопасность: Современные греющие кабели обладают высокой энергоэффективностью и могут быть оснащены терморегуляторами, что позволяет автоматически поддерживать заданную температуру. Кроме того, многие модели имеют защиту от перегрева и короткого замыкания, что делает их безопасными в эксплуатации.

Греющий кабель – характеристики

При выборе кабеля важно учитывать его предназначение. Чтобы определить наиболее подходящий вариант, следует обратить внимание на ключевые технические характеристики:

1. Мощность. Более высокий уровень этого показателя приводит к увеличению потребления электроэнергии и образованию тепла.
2. Температурный режим эксплуатации кабеля. Существует три категории: высокотемпературные (до 190°С), среднетемпературные (до 120°С) и низкотемпературные (до 65°С).

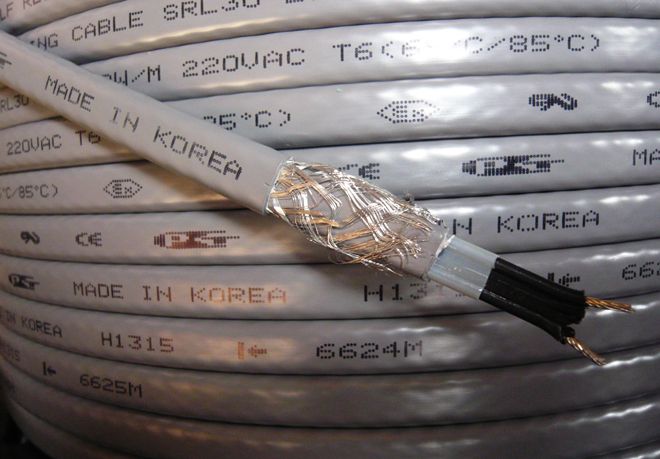

Сколько потребляет греющий кабель?

Каждый, кто планирует воспользоваться этим устройством, задается вопросом о его потреблении. Следует отметить, что ответ на этот вопрос зависит от множества факторов, и ни один эксперт не сможет точно определить расход. На что же влияет потребление:

• расположение устройства;
• погодные условия;
• диаметр и теплоизоляция трубы;
• мощность и длина кабеля;
• тип греющего кабеля.

Для приблизительного расчета расхода электроэнергии при обогреве трубы можно воспользоваться следующим алгоритмом:

1. Сначала необходимо узнать номинальное потребление, указанное производителем, затем определить длину и диаметр трубы и произвести необходимые расчеты. Например, если номинальное потребление составляет 14 Вт/м, длина трубы — 10 м, а диаметр — 32 мм, то общее потребление составит 140 Вт.
2. В случае наличия теплоизоляции, потребление может сократиться примерно в два раза.
3. Если кабель работает круглосуточно в течение месяца, то нужно умножить 24 часа на 30 дней и на количество потребляемых кВт/ч.

Преимущества греющего кабеля

К числу преимуществ греющего кабеля можно отнести:

• возможность самостоятельно регулировать подачу тепла (выбор времени включения и выключения системы);
• широкая область применения;
• долговечность греющего кабеля для труб (срок службы составляет около 25 лет);
• простота в эксплуатации;
• отсутствие негативного воздействия на окружающую среду;
• современный греющий кабель обладает высокой устойчивостью к механическим, химическим, климатическим, термическим и биологическим воздействиям;
• приемлемая стоимость.

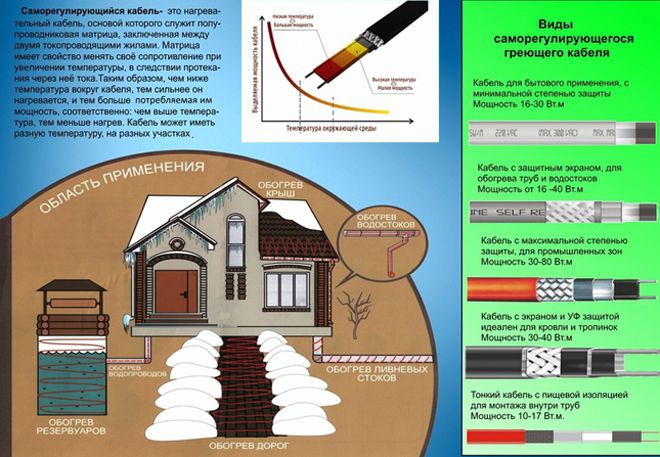

Виды греющего кабеля

Эксперты выделяют два ключевых типа изделий:

1. Резистивный — в этом варианте токопроводящие элементы выполняют роль нагревательных компонентов. Нагревательный кабель для труб данного типа используется все реже.
2. Саморегулирующий — это самый «умный» и практичный в эксплуатации вариант. Саморегулирующий нагревательный кабель сегодня набирает все большую популярность.

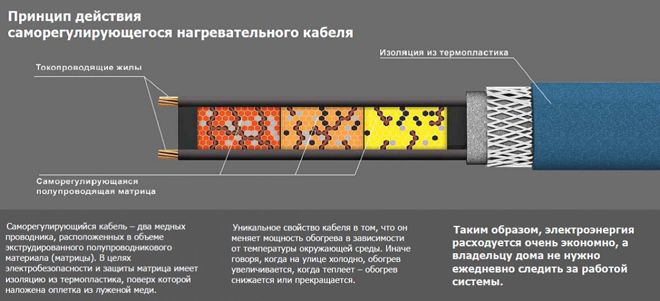

Саморегулирующий греющий кабель

В состав данного кабеля входят одна или несколько жил, каждая из которых изолирована специальной оболочкой. Саморегулирующийся греющий кабель находит применение в различных сферах. Он способен самостоятельно поддерживать необходимую мощность и уровень выделяемого тепла в зависимости от внешних погодных условий. Функционирование кабеля основано на принципе изменения сопротивления: при его увеличении ток уменьшается, что приводит к снижению мощности. Кабель самостоятельно определяет участки, где требуется повысить или понизить температуру.

Резистивный греющий кабель

Кабель включает одну или две изолированные жилы фиксированной длины, которые нельзя обрезать самостоятельно. Данный тип не позволяет изменять мощность без применения терморегуляторов. Такой греющий кабель используется для обогрева канализационных труб. Существует также его разновидность – зональный кабель, который состоит из двух параллельных жил, по которым проходит электрический ток. Нагревательный элемент представляет собой проволоку, закрепленную на жилках на определенном расстоянии. Этот тип кабеля можно обрезать по специальным меткам.

Как выбрать греющий кабель?

Выбор устройства зависит от его назначения:

1. Для краев кровли и водостоков эксперты рекомендуют приобретать резистивный кабель с мощностью от 12 до 22 Вт на метр или саморегулирующий с показателями от 20 до 40 Вт. Второй вариант будет оптимален для небольших участков и поможет сэкономить электроэнергию. Такой греющий кабель отлично подходит для установки в трубу.
2. Для борьбы с наледью на ступенях и площадках, если кабель укладывается в стяжку, рекомендуется использовать резистивный провод мощностью от 26 до 30 Вт. В случае, если изделие будет находиться в песке, мощность следует выбирать не более 20 Вт на метр.
3. Для обогрева водопроводов или емкостей с жидкостями лучше всего подойдет саморегулирующий кабель: для пластиковых труб мощность должна составлять 10 Вт на метр, а для металлических — до 20 Вт.

Как проверить греющий кабель?

Существует два метода для проверки работоспособности кабеля:

1. В случае резистивного кабеля необходимо измерить сопротивление как цепи, так и изоляционной поверхности с помощью мультиметра.
2. Саморегулирующий провод можно просто протестировать, подключив систему обогрева к электросети.

https://youtube.com/watch?v=xuEw79a_LA8

Как подключить греющий кабель?

Подключение кабеля осуществляется путем его соединения с блоком, который отвечает за терморегуляцию. В зависимости от назначения и области применения, можно использовать как линейный, так и спиральный монтаж. При этом сам провод может быть проложен как внутри, так и снаружи труб или других поверхностей.

При продаже греющих кабелей, как правило, терморегулирующий блок идет в комплекте. Важно установить его так, чтобы он не подвергался негативному воздействию окружающей среды. Соединения проводов должны быть герметичными, для чего можно использовать специальные зажимы и муфты.

Процесс подключения греющего кабеля включает несколько этапов:

1. Проводники, предназначенные для соединения, обрезаются в форме лесенки на различном расстоянии, и их изоляция снимается на 10 мм.
2. На все проводники надеваются термоусадочные муфты, а сверху кабеля устанавливается совместная муфта большего диаметра.
3. Концы проводов помещаются в гильзы и зажимаются плоскогубцами с одной стороны, затем гильза обжимается с другой стороны после ввода вторых концов.
4. На провода надеваются муфты меньшего диаметра, которые нагреваются феном. После этого на область соединения натягивается муфта большего диаметра и также прогревается феном.
5. Если используется саморегулирующийся кабель, оба его конца герметизируются. Они обрезаются в форме лесенки, на них надевается термоусадочная муфта, которая также прогревается феном.
6. Термостатический регулятор, необходимый для контроля температуры, устанавливается рядом с электрическим щитком. Для повышения безопасности в цепь термостатического регулятора добавляется УЗО (устройство защитного отключения).

https://youtube.com/watch?v=3SdQpSgVt5Q

Почему не греет греющий кабель?

При возникновении неисправностей в работе греющего кабеля чаще всего выходят из строя терморегулятор, автоматический выключатель или температурный датчик. Неправильный монтаж кабеля может привести к различным поломкам. Кроме того, кабель может не нагреваться по следующим причинам:

• повреждение самого кабеля;
• неисправный контакт;
• сбой в работе устройства защитного отключения (УЗО);
• отсутствие электрического напряжения;
• ненадежное соединение.

Безопасность и эксплуатация греющего кабеля

Греющий кабель, как и любое электрическое устройство, требует соблюдения определенных мер безопасности при установке и эксплуатации. Правильное использование греющего кабеля обеспечивает не только его долговечность, но и безопасность пользователей.

Первое, на что следует обратить внимание, это выбор качественного греющего кабеля от проверенных производителей. Необходимо удостовериться, что кабель соответствует всем необходимым стандартам и имеет соответствующие сертификаты. Это гарантирует, что он прошел все испытания на безопасность и эффективность.

При установке греющего кабеля важно следовать инструкциям производителя. Неправильная установка может привести к перегреву, короткому замыканию или даже возгоранию. Например, необходимо учитывать максимальную температуру, которую может выдерживать кабель, и избегать его перегрева. Также важно правильно выбрать способ укладки: кабель должен быть равномерно распределен по поверхности, чтобы избежать образования «горячих» участков.

Кроме того, следует обратить внимание на защиту греющего кабеля от механических повреждений. В местах, где кабель может подвергаться физическому воздействию, рекомендуется использовать защитные трубки или короба. Это особенно актуально для наружной установки, где кабель может быть подвержен воздействию внешней среды.

Регулярная проверка состояния греющего кабеля также является важным аспектом его эксплуатации. Необходимо периодически осматривать кабель на наличие повреждений, трещин или изоляционных нарушений. Если обнаружены какие-либо дефекты, кабель следует немедленно отключить и заменить или отремонтировать.

При использовании греющего кабеля в условиях повышенной влажности или на улице, необходимо учитывать уровень защиты от влаги. Для таких случаев рекомендуется использовать кабели с соответствующей степенью защиты (например, IP67 или IP68), которые обеспечивают надежную защиту от воды и пыли.

Важно также помнить о том, что греющий кабель должен быть подключен к сети через автоматический выключатель, который защитит его от перегрузок и коротких замыканий. Установка УЗО (устройства защитного отключения) также повысит уровень безопасности, предотвращая поражение электрическим током.

В заключение, соблюдение правил безопасности и правильная эксплуатация греющего кабеля являются залогом его эффективной работы и долговечности. Ответственный подход к установке и обслуживанию поможет избежать неприятных ситуаций и обеспечит комфорт и безопасность в использовании греющего кабеля.

Вопрос-ответ

Как работает греющий кабель?

Греющий кабель работает на основе принципа преобразования электрической энергии в тепловую. Когда через кабель проходит электрический ток, он нагревается благодаря сопротивлению материала. Это тепло передается на окружающие поверхности, что позволяет поддерживать необходимую температуру в системах отопления, предотвращая замерзание труб и обеспечивая комфорт в помещениях.

Где можно использовать греющий кабель?

Греющий кабель можно использовать в различных областях, включая отопление полов, защиту труб от замерзания, обогрев кровель и водостоков, а также в системах антиобледенения. Он также применяется в теплицах для поддержания оптимальной температуры для роста растений.

Каковы основные преимущества греющего кабеля?

Основные преимущества греющего кабеля включают простоту установки, возможность регулировки температуры, энергоэффективность и надежность. Кроме того, он обеспечивает равномерный обогрев, что позволяет избежать перегрева и обеспечивает долговечность системы отопления.

Советы

СОВЕТ №1

Перед покупкой греющего кабеля обязательно определите его назначение. Существуют разные типы кабелей для обогрева: для труб, полов, кровли и т.д. Убедитесь, что выбранный вами кабель соответствует вашим потребностям и условиям эксплуатации.

СОВЕТ №2

Обратите внимание на мощность греющего кабеля. Она должна соответствовать площади обогрева и климатическим условиям вашего региона. Рассчитайте необходимую мощность, чтобы избежать перегрева или недостаточного обогрева.

СОВЕТ №3

При установке греющего кабеля следуйте инструкциям производителя и соблюдайте все меры безопасности. Неправильная установка может привести к повреждению кабеля или даже к пожару. Если у вас нет опыта, лучше обратиться к профессионалам.

СОВЕТ №4

Регулярно проверяйте состояние греющего кабеля и системы обогрева. Это поможет выявить возможные проблемы на ранней стадии и продлить срок службы оборудования. Убедитесь, что кабель не поврежден и работает эффективно.
