Как пользоваться штангенциркулем и как проверить точность прибора для точных измерений?

Штангенциркуль — универсальный инструмент для точного измерения длины, ширины и глубины объектов в машиностроении и ювелирном деле. В этой статье рассмотрим, как правильно пользоваться штангенциркулем: измерение наружного и внутреннего диаметра, подшипников и резьбы, а также проверка точности прибора. Знание техники измерения и проверки точности штангенциркуля поможет избежать ошибок и обеспечить высокое качество работы.

Как выглядит штангенциркуль?

Универсальный и незаменимый инструмент, проверенный многими поколениями домашних умельцев, штангенциркуль внешне напоминает сочетание молотка и линейки. Прежде чем выбрать этот измерительный прибор, важно учесть несколько моментов: существует множество модификаций, но все они имеют общий набор конструктивных элементов.

1. Измерительная линейка или штанга, на которой нанесена разметка. Стандартная длина составляет 150 мм, что определяет максимальный размер измерения. Для более крупных объектов существуют специальные штангенциркули с удлиненной линейкой.
2. Подвижная часть штангенциркуля — это измерительная рамка, которая перемещается вдоль линейки. Благодаря встроенной пружине рамка плотно прижимается к штанге, а специальный винт позволяет зафиксировать ее в нужном положении. На рамке имеется шкала нониуса, которая позволяет определять десятые и сотые доли миллиметра.
3. На штанге жестко закреплены неподвижные губки, предназначенные для измерения внешних размеров. Их рабочая поверхность расположена внутри.
4. Подвижные губки находятся с противоположной стороны штанги и служат для измерения внутренних размеров. Их рабочая поверхность расположена снаружи.
5. С подвижной рамкой соединена выдвижная планка, которая используется для определения глубины.

Эксперты подчеркивают, что правильное использование штангенциркуля требует внимательности и аккуратности. Для начала необходимо ознакомиться с основными частями прибора: основной шкалой, нонсиусом и губками. При измерении важно плотно прижать губки к объекту, избегая излишнего давления, которое может исказить результат. Чтобы проверить точность штангенциркуля, рекомендуется использовать стандартные калибры или другие известные размеры. При этом важно убедиться, что нонсиус правильно совмещен с основной шкалой. Регулярная калибровка и правильное хранение инструмента также способствуют поддержанию его точности и долговечности.

https://youtube.com/watch?v=9OePz1GuFfQ

Как работает цифровой штангенциркуль?

Существует три разновидности штангенциркуля, которые различаются по методу измерения.

1. Простейшие модели с нониусом идеально подходят для использования в домашних условиях. Целые значения считываются с основной шкалы, а доли определяются с помощью нониуса — это основные принципы работы со штангенциркулем.
2. В циферблатных моделях применяется механический способ измерения. Здесь через зубчатую передачу значения долей миллиметра отображаются на циферблате, а целые значения считываются с основной шкалы.
3. Наиболее удобным и точным вариантом считается цифровой штангенциркуль, который отображает все результаты на экране. Электронная часть устройства может быть настроена, что делает его использование еще более комфортным.

Чтобы разобраться в том, как пользоваться цифровым штангенциркулем, важно понять его конструкцию. В основе работы лежит цифровой емкостный нониус: внутри устройства находится емкостная матрица и несколько пластин, среди которых главными являются статор и ползунок. При проведении измерений данные выводятся на дисплей, при этом статор размещается на механической линейке, а ротор — под дисплеем.

https://youtube.com/watch?v=7CsvxNz6K50

Интересные факты

Вот несколько интересных фактов о штангенциркуле и его использовании:

1. История штангенциркуля: Штангенциркуль был изобретен в XVI веке, и его конструкция с тех пор практически не изменилась. Первые модели были сделаны из дерева, но с развитием технологий стали использоваться металл и пластик. Это устройство стало незаменимым инструментом в механике и инженерии, позволяя измерять как внутренние, так и внешние размеры с высокой точностью.

2. Проверка точности: Чтобы проверить точность штангенциркуля, можно использовать метод «нулевого зазора». Для этого нужно закрыть губки штангенциркуля и убедиться, что нулевая отметка на шкале совпадает с нулевой отметкой на шкале глубиномера. Если они не совпадают, необходимо откалибровать инструмент. Также можно использовать эталонные размеры (например, калибры) для проверки точности измерений.

3. Измерение глубины: Штангенциркуль не только измеряет внешние и внутренние размеры, но и глубину отверстий. Для этого в конструкции штангенциркуля предусмотрен специальный глубинометр. Это делает его универсальным инструментом, который может использоваться в различных областях, от ювелирного дела до машиностроения.

Как работать штангенциркулем?

Перед использованием штангенциркуля важно провести его визуальную проверку и оценить состояние механических частей. Если вы заметили, что подвижные элементы искривлены, имеются зазубрины или заметные царапины с ржавчиной, то такой инструмент использовать нельзя, так как это приведет к неточным измерениям. Прежде чем начать измерения, убедитесь, что торцы штанги с линейкой правильно совмещены губками. Также необходимо следить за чистотой шкалы, чтобы все цифры были четко видны.

https://youtube.com/watch?v=MnPfMuL3iJ8

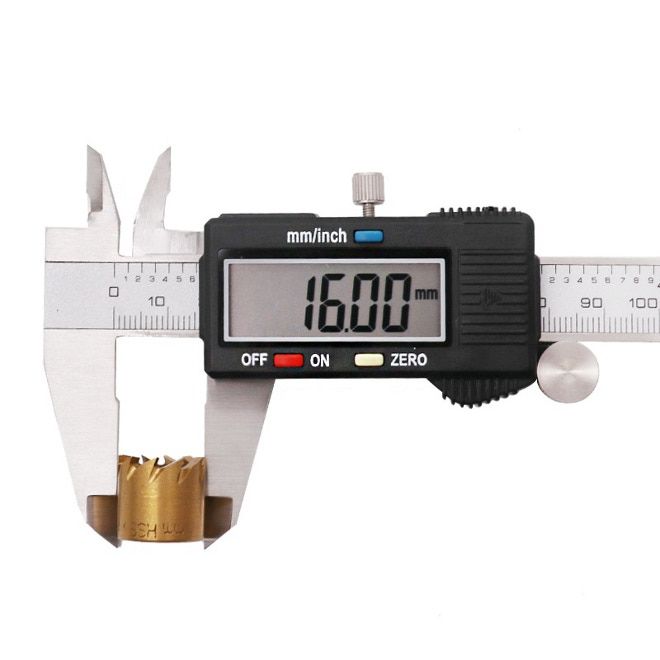

Как измерить диаметр штангенциркулем?

Чаще всего этот измерительный инструмент используется для определения внешних характеристик трубчатых изделий. Губки штангенциркуля разводят и устанавливают между ними измеряемый объект. Прежде чем приступить к измерению внешнего диаметра с помощью штангенциркуля, необходимо правильно разместить его относительно детали: плоскость губок должна касаться диаметрально противоположных сторон трубы, а для нахождения этих точек можно ориентироваться на максимальные показания.

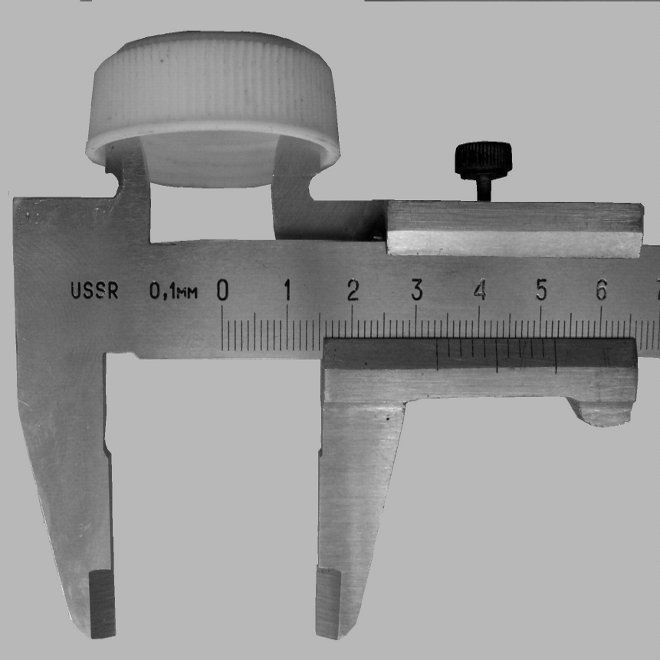

Как замерить внутренний диаметр штангенциркулем?

Измерение внутреннего диаметра осуществляется с помощью вторых губок штангенциркуля, которые располагаются снаружи. Затем необходимо аккуратно разместить детали штангенциркуля внутри трубы. Ответ на вопрос о том, как правильно измерить внутренний диаметр с помощью штангенциркуля, отличается от процесса измерения наружной части. В данном случае мы стремимся определить минимальное значение, при этом важно держать инструмент в горизонтальном положении.

Следует обратить внимание на некоторые особенности моделей штангенциркуля: не всегда губки могут смыкаться до нуля, так как они имеют свою толщину. Эта информация обычно указана на самом приборе. При определении внутреннего диаметра к показаниям, снятым со шкалы нониуса, необходимо добавить толщину губок. Поэтому перед началом работы всегда стоит внимательно изучить шкалу: отметка может находиться на нулевой позиции, но фактически соответствовать 10 мм.

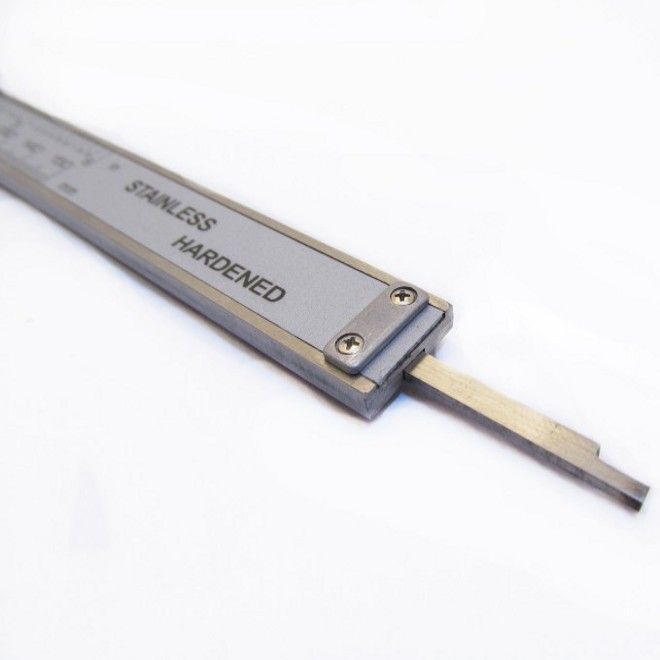

Как измерить глубину штангенциркулем?

Если штангенциркуль оснащен глубиномером, он станет полезным инструментом для определения глубины отверстий или других внутренних размеров, а также высоты выступов. Существует несколько простых шагов, которые помогут вам правильно использовать штангенциркуль.

1. Для измерения глубины отверстия следуйте этим рекомендациям: выдвиньте глубиномер и аккуратно поместите его внутрь детали, которую собираетесь измерить.
2. Обязательно прикасайтесь к внутренним краям детали, чтобы линейка плотно прилегала к стенкам.
3. Когда вы выберете правильное положение, выдвиньте торец штанги на измерительной планке до упора к верхнему краю детали, которую необходимо измерить.

Как измерить штангенциркулем доли миллиметра?

Для того чтобы получить полное значение измерения, необходимо объединить данные с основной и вспомогательной шкалы. Вспомогательная шкала отображает доли миллиметра. Вот несколько советов по правильному измерению с помощью штангенциркуля.

1. На основной шкале, двигаясь слева направо, фиксируем целые значения. Нулевой штрих на нониусе в этом случае служит указателем.
2. Определение долей может быть немного более сложным. На шкале нониуса нужно найти штрих, который максимально совпадает со штрихом на основной шкале. Умножаем порядковый номер выбранного штриха на цену деления основной шкалы. Нулевой штрих не учитывается в этом расчете.
3. Если нулевой штрих на нониусе совпадает с одним из штрихов на основной шкале, то значение будет целым, без долей миллиметра.

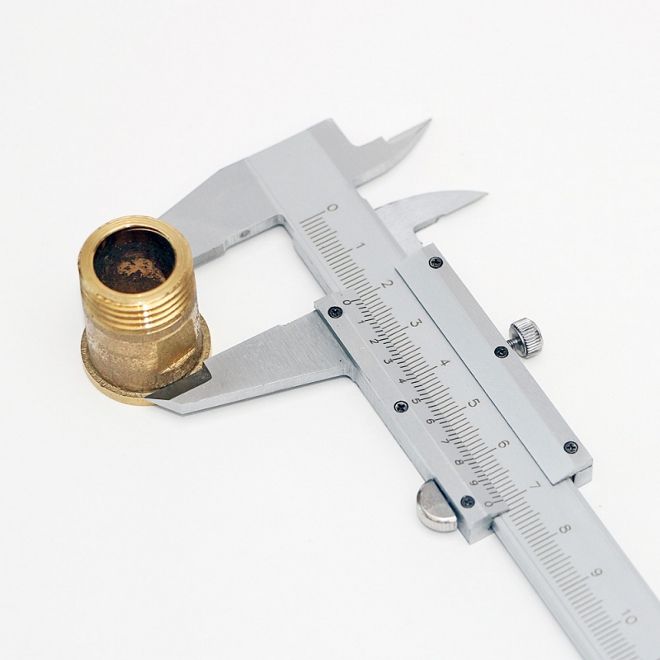

Как определить резьбу штангенциркулем?

Крепежные элементы и соединительные детали обладают рядом характеристик, которые можно измерить с помощью штангенциркуля для выбора подходящего размера.

1. Если у вас есть болт и необходимо выяснить шаг резьбы с помощью штангенциркуля, следует использовать глубиномер. Сначала фиксируется высота стержня, затем подсчитывается количество витков. Разница между этими значениями позволяет установить соотношение неизвестного шага к внешнему диаметру. Последний параметр измеряется с помощью подвижных губок штангенциркуля. Если крепеж очищен от загрязнений, можно просто измерить расстояние между соседними вершинами резьбы.
2. Если болт полностью зажат в гайке, можно измерить размер головки под ключ. После этого можно обратиться к стандартным таблицам для определения типоразмера крепежного элемента.

Как измерить подшипник штангенциркулем?

Штангенциркуль является полезным инструментом для определения необходимого подшипника, для этого нужно измерить несколько ключевых параметров.

1. В первую очередь необходимо измерить наружный диаметр детали.
2. Далее следует определить внутренний диаметр. Измерение выполняется так же, как и для любого другого внутреннего размера с использованием штангенциркуля.
3. Третий замер осуществляется неподвижными губками штангенциркуля — здесь нужно измерить ширину подшипника.
4. Последний параметр — это тип подшипника, который может быть роликовым или шариковым. Все эти размеры помогут вам найти нужную деталь в типовой таблице.

Как измерить сечение кабеля штангенциркулем?

Замена или ремонт кабеля может стать сложной задачей для домашнего мастера из-за наличия специального изоляционного слоя из пластика. Если удалить эту оболочку и обнажить провод, можно получить точные размеры. Поэтому вопрос о том, как правильно использовать штангенциркуль, всегда остается актуальным: умение грамотно его применять поможет подобрать практически любую деталь.

1. Для получения наиболее точного значения рекомендуется измерить толщину провода в нескольких местах.
2. Затем стоит вспомнить школьный курс геометрии и формулу для вычисления площади круга. В нашем случае она пригодится для определения сечения кабеля.
3. Чтобы получить искомый результат, необходимо возвести измеренный диаметр в квадрат и умножить на 0,785. Это упрощенная формула, в которой не используется число π.

Как измерить шаг цепи штангенциркулем?

Метод определения параметра шага цепи заключается в измерении расстояния между двумя роликами, которые смещены в одном направлении. Вопрос о том, как правильно измерить цепь с помощью штангенциркуля, можно упростить, найдя длину отрезка, равного двум диаметрам. На практике это довольно просто: фиксируем неподвижную губку штангенциркуля и перемещаем только подвижную губку, чтобы захватить один ролик. Для удобства рекомендуется использовать цифровой штангенциркуль. После того как получен первый результат, следует обнулить прибор, затем захватить подвижной губкой второй ролик и снова снять показания.

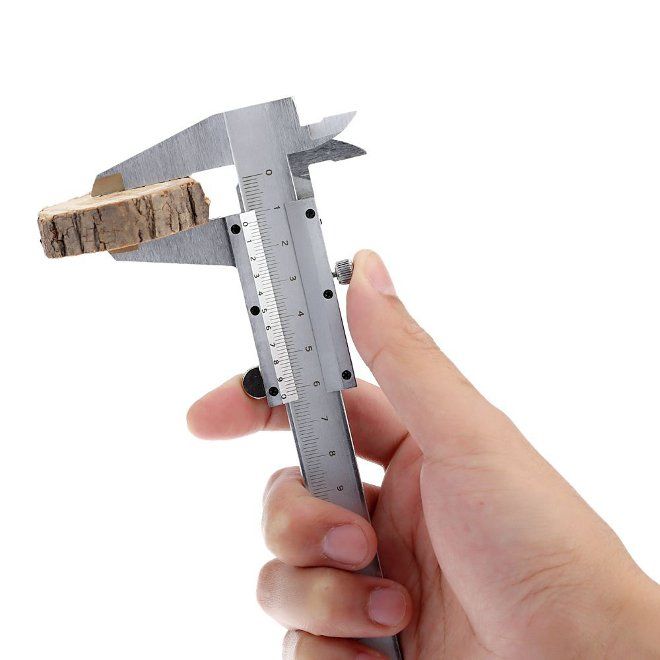

Как проверить штангенциркуль на точность?

Когда возникает вопрос о том, как правильно использовать старый штангенциркуль, важно помнить, что для получения точных результатов необходимо работать с проверенным инструментом. Рекомендуется проводить проверку профессиональных штангенциркулей раз в год, а перед использованием даже в домашних условиях стоит обратить внимание на основные возможные источники ошибок.

1. В первую очередь, следует проверить совпадение нулевой отметки и наличие зазора между сдвинутыми губками.
2. На ровной поверхности необходимо удостовериться в правильности нулевой отметки на глубиномере.
3. Важно, чтобы каретка подвижной губки не наклонялась при использовании штангенциркуля.
4. В случае с электронной моделью многое зависит от своевременной замены источника питания.
5. Полезно также знать класс точности штангенциркуля, так как в некоторых случаях требуется максимальная достоверность измерений. Первый класс включает бытовые штангенциркули, которые обеспечивают отсчет в 0,1 мм. Для более точных измерений необходимы инструменты второго и третьего классов, где значение отсчета составляет 0,05-0,01 мм.

Как ухаживать за штангенциркулем для сохранения точности?

Штангенциркуль — это прецизионный инструмент, который требует бережного обращения и регулярного ухода для обеспечения его точности и долговечности. Правильный уход за штангенциркулем включает в себя несколько ключевых аспектов, которые помогут сохранить его в идеальном состоянии.

1. Чистка инструмента

Регулярная чистка штангенциркуля — это важный этап в его обслуживании. После каждого использования рекомендуется протирать его мягкой, сухой тканью, чтобы удалить пыль, грязь и остатки масел. Если на поверхности инструмента есть стойкие загрязнения, можно использовать изопропиловый спирт или специальные чистящие средства для металла. Избегайте абразивных материалов, которые могут поцарапать поверхность.

2. Проверка на наличие повреждений

Перед каждым использованием штангенциркуля необходимо визуально проверять его на наличие повреждений. Обратите внимание на зубцы, шкалу и подвижные части. Если вы заметили сколы, трещины или другие дефекты, инструмент следует отремонтировать или заменить, так как это может повлиять на точность измерений.

3. Хранение

Правильное хранение штангенциркуля также играет важную роль в его долговечности. Храните инструмент в специальном футляре или коробке, чтобы защитить его от механических повреждений и воздействия влаги. Избегайте хранения штангенциркуля в местах с высокой влажностью или перепадами температур, так как это может привести к коррозии и ухудшению точности.

4. Регулярная калибровка

Для поддержания точности штангенциркуля рекомендуется проводить его регулярную калибровку. Это можно сделать с помощью эталонных измерительных блоков или специальных калибровочных инструментов. Если вы заметили, что показания штангенциркуля не совпадают с эталонными значениями, необходимо провести его настройку или обратиться к специалисту.

5. Избегание перегрузок

При использовании штангенциркуля важно избегать перегрузок, которые могут привести к деформации или поломке инструмента. Не применяйте чрезмерные усилия при измерениях, особенно если вы работаете с хрупкими или мягкими материалами. Это поможет сохранить точность и целостность штангенциркуля.

6. Использование по назначению

Штангенциркуль предназначен для измерения длины, глубины и диаметра, и его следует использовать только для этих целей. Не пытайтесь использовать инструмент для других задач, так как это может привести к его повреждению и снижению точности.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашего штангенциркуля и обеспечить его точность, что особенно важно в профессиональной деятельности и при выполнении точных измерений.

Вопрос-ответ

Как проверить штангенциркуль на точность?

Прежде чем начать измерения с помощью штангенциркуля, рекомендуем проверить его на точность. Для этого сведите губки до конца и проверьте, совпадают ли нули на обеих шкалах. Если они не совпадают, то воспользуйтесь другим инструментом.

Как определить погрешность штангенциркуля?

Штангенциркуль — это инструмент, позволяющий измерять длины с гораздо большей точностью, чем метрическая линейка. Наименьшее деление штангенциркуля составляет (1/50) мм = 0,02 мм = 0,002 см. Таким образом, погрешность измерения равна ∆x = (1/2) × 0,002 см = 0,001 см.

Какова точность измерения штангенциркулем?

Как и любой измерительный инструмент, штангенциркуль имеет шкалу делений (цена деления 0,01 означает, что инструмент измеряет размер с точностью до сотой миллиметра) и погрешность измерения. Приемлемой погрешностью считается погрешность до 10% от точности измерения инструмента.

Советы

СОВЕТ №1

Перед началом работы с штангенциркулем убедитесь, что он чистый и не имеет повреждений. Протрите его измерительные поверхности мягкой тканью, чтобы избежать ошибок в измерениях из-за загрязнений или коррозии.

СОВЕТ №2

При измерении объектов старайтесь использовать фиксированное положение штангенциркуля. Убедитесь, что измеряемый предмет находится перпендикулярно к измерительным губкам, чтобы получить наиболее точные результаты.

СОВЕТ №3

Регулярно проверяйте точность штангенциркуля, используя стандартные калибры или эталонные размеры. Это поможет вам убедиться, что прибор работает правильно и не требует калибровки или ремонта.

СОВЕТ №4

Запоминайте, что штангенциркуль может измерять как внутренние, так и внешние размеры. Используйте соответствующие губки для каждого типа измерения, чтобы избежать путаницы и получить точные данные.
