Сетевой фильтр – что это такое, отличие от удлинителя, основные виды устройства и их применение

Сетевой фильтр защищает электронику и бытовую технику от перепадов напряжения и короткого замыкания. В отличие от удлинителей, которые просто увеличивают количество розеток, сетевые фильтры обеспечивают защиту, что особенно важно при нестабильном электроснабжении. В статье рассмотрим основные виды сетевых фильтров, их отличия от удлинителей, советы по выбору и рейтинг лучших моделей. Правильный выбор сетевого фильтра поможет сохранить работоспособность и продлить срок службы техники.

Что такое сетевой фильтр?

Современные сетевые фильтры представляют собой устройства, предназначенные для защиты электроники от различных помех, включая сетевые, высокочастотные, низкочастотные и импульсные. Они также защищают от перегрузок по току и короткого замыкания. Такие фильтры пропускают колебания частотой 50 Гц, в то время как остальные скачки напряжения блокируются. В случае снижения напряжения в сети, фильтр автоматически отключает подключенные устройства, чтобы избежать повреждения моторов. Если же колебания тока кратковременны, многие модели фильтров могут использовать запас энергии своих конденсаторов для обеспечения стабильной работы оборудования.

По способу подключения устройства можно разделить на две категории:

1. Встроенные. Эти фильтры интегрируются в технику на этапе производства. Они имеют корпус, выполненный из прочного материала, а все внутренние компоненты защищены специальной токонепроводящей жидкостью, залитой в корпус.
2. Внешние сетевые фильтры. Эти устройства напоминают удлинители и приобретаются отдельно от техники. Для использования внешнего фильтра необходимо подключить оборудование к источнику питания через него.

Сетевой фильтр представляет собой устройство, предназначенное для защиты электроники от перенапряжений и помех в сети. В отличие от удлинителя, который просто увеличивает количество доступных розеток, сетевой фильтр обеспечивает дополнительную безопасность, предотвращая повреждение подключенных приборов. Эксперты выделяют несколько основных видов сетевых фильтров: простые фильтры, которые защищают от перенапряжений, и более сложные модели с функциями защиты от короткого замыкания и перегрузки. Также существуют фильтры с встроенными стабилизаторами напряжения и сетевые фильтры с USB-портами для зарядки мобильных устройств. Правильный выбор сетевого фильтра может значительно продлить срок службы электроники и обеспечить её надежную работу.

https://youtube.com/watch?v=LQGg0pHh5Yo

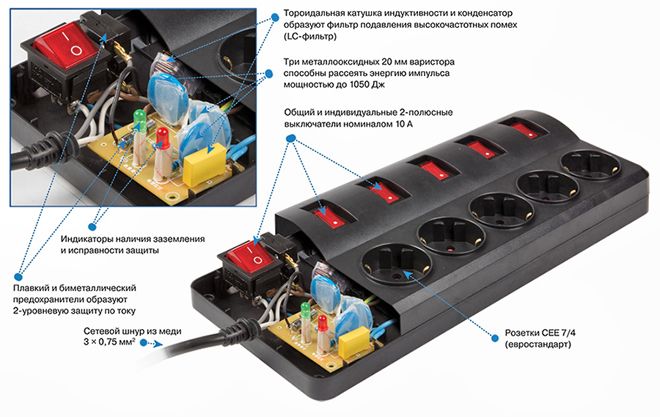

Устройство сетевого фильтра

Для того чтобы избежать попадания в сеть резких колебаний и скачков напряжения, сетевой фильтр должен состоять из нескольких ключевых компонентов:

1. Варисторы используются для защиты от импульсных токов. При внезапном увеличении напряжения их сопротивление возрастает, что позволяет преобразовать избыточную энергию в тепло и тем самым защитить оборудование.
2. LC-фильтр питания служит для устранения высокочастотных помех, которые могут возникать от работы электродвигателей и генераторов.
3. Предохранители обеспечивают дополнительную защиту; в случае их сгорания необходимо заменить их на новые.
4. В состав сетевого фильтра могут входить емкостные конденсаторы, которые помогают стабилизировать колебания напряжения.

Интересные факты

Вот несколько интересных фактов о сетевых фильтрах:

1. Защита от перенапряжений: Одной из ключевых функций сетевых фильтров является защита подключенных устройств от перенапряжений и скачков напряжения, которые могут возникать из-за гроз, неисправностей в электросети или других факторов. Некоторые модели оснащены встроенными предохранителями и индикаторами, которые сигнализируют о необходимости замены.

2. Фильтрация помех: Сетевые фильтры не только защищают от перенапряжений, но и фильтруют электромагнитные помехи, которые могут негативно влиять на работу чувствительной электроники, такой как компьютеры и аудиосистемы. Это достигается благодаря использованию различных фильтров, которые подавляют высокочастотные шумы.

3. Отличие от удлинителя: В отличие от удлинителей, которые просто увеличивают количество доступных розеток, сетевые фильтры обеспечивают дополнительную защиту и фильтрацию. Удлинители не имеют встроенных механизмов защиты от перенапряжений и помех, что делает их менее безопасными для подключения дорогостоящей электроники.

https://youtube.com/watch?v=bFI_AldxweQ

Чем отличается сетевой фильтр от удлинителя?

Не следует воспринимать удлинитель с несколькими розетками как защитный фильтр. Обычная «переноска» представляет собой ту же самую розетку, но в другом формате. Она предназначена для подключения электрических устройств, находящихся в труднодоступных местах. Сетевой фильтр, в свою очередь, нужен для снижения высокочастотных помех (LC-фильтр) и стабилизации скачков напряжения в электрической сети (с помощью варистора). Он отличается от удлинителя размерами (обычно его не делают компактным), качеством используемых материалов и ценовой категорией.

Сетевой фильтр – разновидности

Современные электрические удлинители, или сетевые фильтры, могут предлагать различные уровни защиты:

1. Базовый уровень защиты. Это самый простой вариант, который отличается компактными размерами и ограниченным количеством розеток.
2. Уровень продвинутой защиты. Это оптимальный выбор по соотношению цена и качество. Такие фильтры идеально подходят для большинства домашних устройств.
3. Профессиональный уровень защиты. Эти сетевые фильтры предназначены для использования с дорогостоящим электрооборудованием, которое чувствительно к незначительным колебаниям в электрической сети.

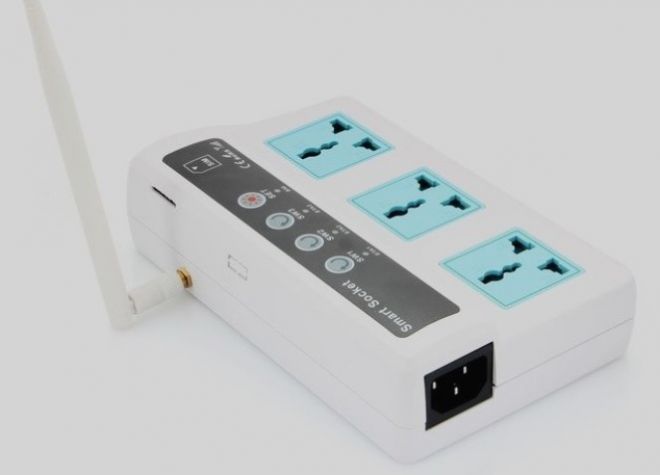

Сетевой фильтр без провода

Программируемый электрический сетевой фильтр с Wi-Fi интерфейсом не требует проводного подключения. Его рабочий радиус составляет несколько десятков метров. Энергопотребление можно контролировать через локальную сеть (LAN), с помощью Wi-Fi через интернет или через мобильную связь (GSM) с использованием SMS-сообщений. Настройка фильтра осуществляется просто с любого компьютера или смартфона. Устройство имеет возможность запоминать расписание для розеток и автоматически включать или выключать их в зависимости от заданных событий.

Сетевой фильтр без кнопки

Выключать устройство с помощью кнопки гораздо удобнее, чем каждый раз вытаскивать шнур из розетки. Существует два основных типа реле:

1. Общее – одновременно управляет всеми розетками.
2. Индивидуальное – управляет конкретной розеткой.
3. Пульт ДУ – позволяет включать и выключать розетки на расстоянии, что особенно удобно, если сетевой фильтр расположен в труднодоступном месте и закрыт другими предметами.

Сетевой удлинитель без кнопки выключателя отличается от предыдущих моделей тем, что все его розетки остаются в активном (включенном) состоянии, пока устройство подключено к электросети. Его можно использовать для оборудования, требующего постоянного питания, например, для маршрутизаторов, холодильников, модемов и будильников. Такие фильтры просты и функциональны, но при этом эффективно защищают подключенные устройства.

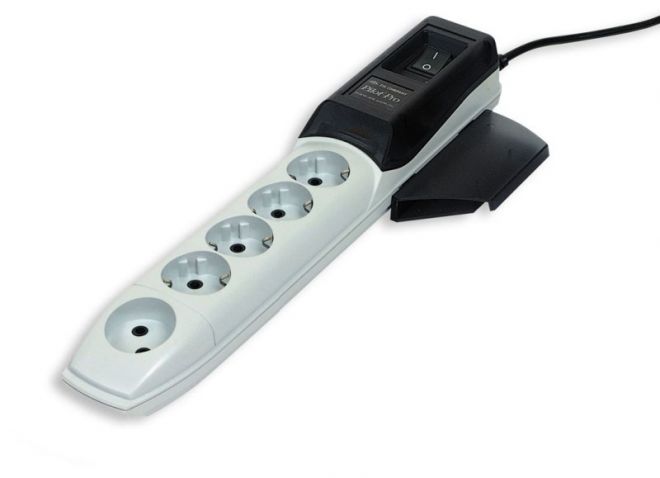

Сетевой фильтр с заземлением

Подключение фильтра к розетке с заземлением – это ключ к обеспечению его оптимальной работы. Пренебрежение этим требованием может привести к серьезным электрическим ударам. Для электроники рекомендуется использовать сетевой фильтр-удлинитель, который оборудован розетками с заземлением. В характеристиках такого устройства указано «защита трех фаз». На каждую из них установлен варистор. Даже если в электропроводке задействованы только две фазы, устройство будет эффективно защищать от импульсных скачков. Кроме того, защита от перегрузок и коротких замыканий, а также LC-фильтры могут работать и без заземления.

Сетевой фильтр угловой

Угловой сетевой фильтр представляет собой удобное решение для подключения множества устройств. Розетки на таком фильтре расположены не только на одной панели, но и на смежных – например, четыре на верхней и четыре на боковой. Это позволяет создать компактное устройство с большим количеством выходов. Угловой сетевой фильтр идеально подходит для использования с компьютерами и домашними кинотеатрами. Благодаря значительному расстоянию между розетками, вы можете без проблем подключать даже громоздкие блоки питания для вашей техники.

Как выбрать сетевой фильтр?

При выборе сетевого фильтра важно обратить внимание на его размеры. К компактным моделям следует относиться с осторожностью. В документации должны быть четко указаны защитные функции устройства и его характеристики. Какие параметры стоит учитывать:

1. Количество розеток. Они могут варьироваться от трех до восьми, поэтому заранее определитесь, сколько приборов планируете подключить к удлинителю.
2. Длина кабеля. Длина может быть от 1,8 до 5 метров, что зависит от расстояния между техникой и настенной розеткой.
3. Максимальная нагрузка. Этот параметр показывает, какой уровень энергии способен выдержать фильтр. Например, если у базовой модели этот показатель составляет 960 Дж, то у профессиональной версии он не должен быть ниже 2500 Дж.
4. Количество и тип предохранителей. Оптимально, когда их несколько: основной – плавкий, а дополнительные – быстродействующий и тепловой.
5. Индикатор работоспособности. Светодиод загорается, когда фильтр функционирует исправно. Если устройство выходит из строя, индикатор гаснет.

https://youtube.com/watch?v=6pG8bfbuugY

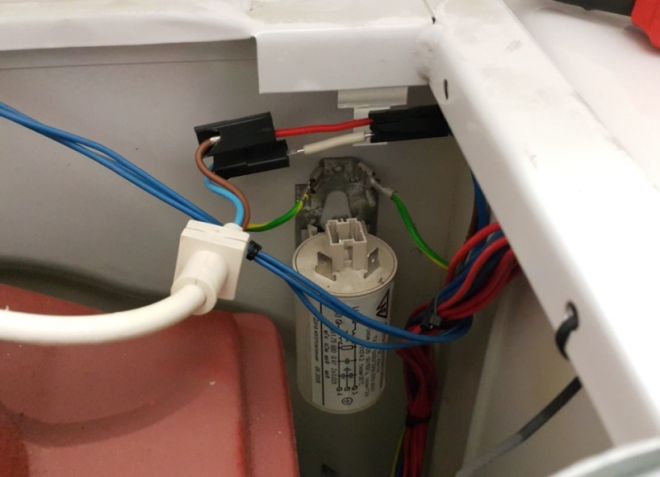

Сетевой фильтр в машину

Внутренний варисторный фильтр устанавливается производителем в стиральную машину. Он располагается в месте подключения электрического шнура. Сетевой фильтр для стиральной машины обеспечивает защиту устройства от высоких и низких импульсов, что особенно актуально для моделей с сенсорным управлением. Эти устройства различаются по уровню защиты в зависимости от производителя и конкретной модели. В случае неисправности они подлежат полной замене на оригинальные компоненты. Уровень защиты зависит от следующих факторов:

• максимального тока и предельной нагрузки;
• номинального тока;
• порога напряжения, который может пройти;
• времени реакции на отключение после скачка напряжения.

Лучшие сетевые фильтры

Рейтинг сетевых фильтров формируется на основе их энергоэффективности, надежности защиты и интересных конструктивных особенностей. Лучшие производители данного оборудования всегда радуют высоким качеством:

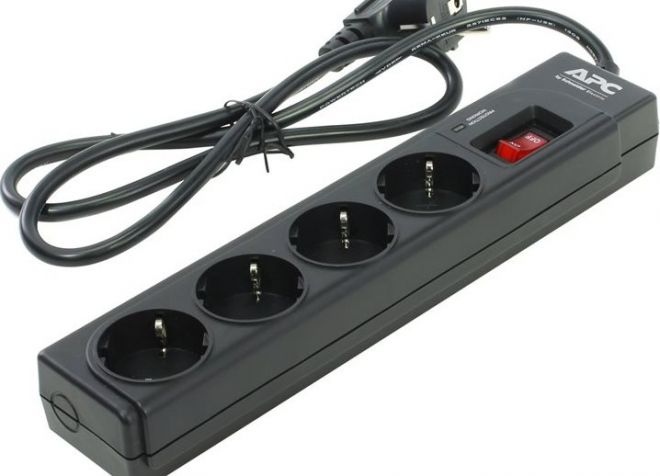

1. APC. Эта компания предлагает ИПС, стабилизаторы и сетевые фильтры. Серия Surgearrest является оптимальным выбором для защиты компьютеров и телевизоров, включая угловые модели на 8 розеток с USB-портами. Устройства оборудованы заземлением, световыми индикаторами и многоразовыми предохранителями. Также они обеспечивают фильтрацию электромагнитных помех и радиочастотного шума.

2. Sven. Производитель предлагает простые модели, не перегруженные дополнительными функциями, но с высоким качеством по разумной цене. Sven Fort Pro Black – универсальный сетевой фильтр, подходящий для холодильников, телевизоров и стиральных машин. Он защищает от перегрузок, короткого замыкания, скачков напряжения и перегрева корпуса. В модели предусмотрено 6 розеток, а максимальная поглощаемая энергия составляет 1050 Дж.

3. Interstep. Выбирая продукцию этой компании, можно сэкономить деньги и получить надежное многофункциональное устройство для защиты как бытовой, так и компьютерной техники. Модель SP 206T оснащена USB-разъемами, электронным управлением и жидкокристаллическим дисплеем, который позволяет настраивать время включения розеток.

Советы по эксплуатации и уходу за сетевым фильтром

Сетевой фильтр – это устройство, предназначенное для защиты электрических приборов от перепадов напряжения и помех в сети. Чтобы обеспечить его долговечность и эффективность, важно следовать нескольким рекомендациям по эксплуатации и уходу.

1. Правильное подключение: Убедитесь, что сетевой фильтр подключен к розетке, соответствующей его мощности. Не перегружайте устройство, подключая к нему слишком много приборов, так как это может привести к перегреву и выходу из строя.

2. Регулярная проверка состояния: Периодически осматривайте сетевой фильтр на наличие повреждений, таких как трещины, обгоревшие участки или поврежденные провода. Если вы заметили какие-либо дефекты, немедленно прекратите его использование и замените на новый.

3. Чистка устройства: Для поддержания работоспособности сетевого фильтра важно регулярно очищать его от пыли и грязи. Используйте сухую ткань или мягкую щетку для удаления загрязнений. Не используйте воду или агрессивные химические средства, так как это может повредить устройство.

4. Избегайте перегрева: Убедитесь, что сетевой фильтр не находится в местах с плохой вентиляцией или рядом с источниками тепла, такими как радиаторы или обогреватели. Перегрев может привести к повреждению устройства и даже к возгоранию.

5. Использование в соответствии с назначением: Сетевые фильтры предназначены для защиты от перенапряжений и помех, но не стоит использовать их для подключения высокомощных приборов, таких как обогреватели или электроплиты, если это не предусмотрено производителем.

6. Замена фильтра: Сетевые фильтры имеют ограниченный срок службы, особенно если они часто подвергаются воздействию перенапряжений. Рекомендуется заменять устройство каждые 3-5 лет или по мере необходимости, если оно начинает показывать признаки износа.

7. Обучение пользователей: Если в вашем доме или офисе есть дети или неопытные пользователи, объясните им правила безопасного использования сетевого фильтра. Убедитесь, что они понимают, что нельзя подключать слишком много устройств и что фильтр не является удлинителем.

Следуя этим простым советам, вы сможете продлить срок службы сетевого фильтра и обеспечить надежную защиту ваших электрических приборов от возможных повреждений.

Вопрос-ответ

Что такое сетевой фильтр простыми словами?

Если объяснять простым языком, сетевой фильтр выполняет функции по защите от короткого замыкания и высокочастотных помех в общей сети электрического тока.

Какую технику нельзя подключать к сетевому фильтру?

Точно нельзя подключать к сетевому фильтру силовую технику. Это всевозможные болгарки, сварочные аппараты, рубанки, циркулярки и прочее. Даже если инструмент имеет мощность ниже максимальной, которую способен выдержать фильтр. Это связано с пусковыми токами, которые возникают в момент запуска инструмента.

Советы

СОВЕТ №1

Перед покупкой сетевого фильтра обязательно ознакомьтесь с его техническими характеристиками, такими как максимальная мощность и количество розеток. Это поможет вам выбрать устройство, которое соответствует вашим потребностям и обеспечит безопасность подключения.

СОВЕТ №2

Не забывайте, что сетевой фильтр не является заменой для качественной электропроводки. Убедитесь, что ваша электросеть исправна и соответствует стандартам, чтобы избежать перегрузок и коротких замыканий.

СОВЕТ №3

При выборе сетевого фильтра обратите внимание на наличие защиты от перенапряжения и встроенных предохранителей. Эти функции помогут защитить ваши устройства от скачков напряжения и продлить их срок службы.

СОВЕТ №4

Регулярно проверяйте состояние сетевого фильтра: следите за целостностью проводов и розеток, а также за работой встроенных защитных механизмов. Если вы заметили повреждения или неисправности, лучше заменить устройство, чтобы избежать рисков.
