Рым-болт – специализированное крепежное изделие, важное в строительстве и судостроении. В статье рассмотрим устройство рым-болта, его применение, особенности различных видов, а также рекомендации по выбору, маркировке и размерам. Знание о рым-болтах поможет правильно подобрать элементы для вашего проекта, обеспечивая надежность и безопасность.
Рым-болт – что это?
Это изделие выделяется среди прочих благодаря наличию металлического кольца. Рым-болты широко используются на промышленных предприятиях и заводах. Они были разработаны для значительного упрощения процесса перемещения или установки тяжелых объектов, таких как моторы, пресс-формы, штампы и компрессоры. Рым-болты служат как крепежные элементы или точки для подъема.
- Говоря о происхождении названия «рым-болт», стоит отметить, что в переводе с нидерландского это означает металлическое кольцо, закрепленное в обухе.
- На каждом изделии обязательно должны присутствовать знаки соответствия ГОСТ и маркировки.
- По маркировке, расположенной на резьбе, можно определить, какие нагрузки способны выдерживать данные рым-болты в процессе эксплуатации.
Рым-болт представляет собой специальное устройство, используемое для крепления и соединения различных конструкций. Эксперты отмечают, что он состоит из металлического стержня с резьбой и головкой, что обеспечивает надежное соединение. В зависимости от назначения, рым-болты могут иметь разные размеры и формы, включая прямые и угловые варианты. Они широко применяются в строительстве, судостроении и в сфере грузоперевозок, где необходима высокая прочность и устойчивость к нагрузкам. Особенностью некоторых видов является возможность использования в условиях повышенной влажности или агрессивной среды, что делает их универсальными для различных отраслей. Специалисты подчеркивают важность правильного выбора рым-болта в зависимости от условий эксплуатации, чтобы обеспечить долговечность и безопасность конструкций.
https://youtube.com/watch?v=MN385tRAGHg
Устройство рым-болта
Для производства используется углеродная сталь с оцинковкой, что способствует увеличению срока службы данного устройства. Удаление каолина осуществляется сразу после изготовления, а крепежные элементы изготавливаются из стали марки C15E. При приеме рым-болтов они проходят испытания на прочность.
- Внимательно проверяются на наличие трещин, деформаций, разрывов и заусенцев.
- Твердость опорной части кольца проверяется на соответствие требованиям ГОСТ.
- С помощью предельных калибров осуществляется проверка резьбы стержневой части.
- Рым-болт – это, прежде всего, гарантия качества и безопасного перемещения.
| Аспект | Описание | Применение |
|---|---|---|
| Что это такое? | Крепежный элемент, состоящий из стержня с резьбой на одном конце и кольца (рыма) на другом. | Подъем, перемещение и фиксация грузов. |
| Устройство | Стержень: цилиндрическая часть с резьбой для вкручивания. Рым: замкнутое кольцо для крепления строп, тросов, цепей. | Обеспечение надежного соединения с подъемным оборудованием. |
| Где применяется? | Строительство: монтаж конструкций, подъем оборудования. Машиностроение: крепление деталей, транспортировка узлов. Судостроение: швартовка, подъем якорей. Логистика: фиксация грузов при транспортировке. | Широкий спектр отраслей, где требуется подъем и перемещение тяжелых предметов. |
| Особенности разных видов | Рым-болт с метрической резьбой: наиболее распространенный, для общего применения. Рым-болт с дюймовой резьбой: для оборудования, произведенного по дюймовым стандартам. Рым-болт с плечом (с буртиком): для предотвращения прокручивания при нагрузке, обеспечивает более надежную фиксацию. Рым-болт поворотный (шарнирный): позволяет кольцу вращаться, что удобно при изменении направления нагрузки. Рым-болт из нержавеющей стали: для использования в агрессивных средах, где требуется коррозионная стойкость. Рым-болт оцинкованный: для защиты от коррозии в обычных условиях. | Выбор конкретного вида зависит от типа нагрузки, условий эксплуатации и требований к безопасности. |
| Материалы | Углеродистая сталь (оцинкованная или без покрытия), нержавеющая сталь (A2, A4). | Обеспечение необходимой прочности и коррозионной стойкости. |
| Стандарты | DIN 580 (метрическая резьба), ASME B18.15 (дюймовая резьба). | Гарантия соответствия требованиям к размерам, прочности и безопасности. |
Интересные факты
Рым-болт — это специальный крепежный элемент, который используется в различных областях, включая строительство, машиностроение и альпинизм. Вот несколько интересных фактов о рым-болтах:
-
Универсальность применения: Рым-болты находят широкое применение не только в строительстве, но и в таких областях, как судостроение, где они используются для крепления различных конструкций и оборудования. В альпинизме рым-болты служат для создания точек страховки, обеспечивая безопасность при восхождении.
-
Разнообразие конструкций: Существуют различные виды рым-болтов, включая анкерные, которые предназначены для установки в бетон, и рым-болты с резьбой, которые могут быть использованы для крепления к металлическим конструкциям. Каждый тип имеет свои особенности и предназначен для конкретных условий эксплуатации.
-
Материалы и коррозионная стойкость: Рым-болты изготавливаются из различных материалов, включая сталь, нержавеющую сталь и алюминий. Нержавеющие рым-болты особенно ценятся за свою коррозионную стойкость, что делает их идеальными для использования в условиях высокой влажности или в морской среде.
https://youtube.com/watch?v=4LpFq2cFE-s
Применение рым-болта
Перед тем как установить рым-болт, необходимо подготовить отверстие, которое создается с помощью сверла. После этого следует аккуратно вкрутить сам рым-болт, обеспечивая его максимальную прочность. Для надежной и корректной установки диаметр сверла должен совпадать с размером болта.
- Стандартные или кольцевые рым-болты без плеча предназначены для вертикальной нагрузки.
- Говоря о рым-болтах, стоит отметить, что на них может действовать нагрузка, способная привести к их поломке или деформации.
- Для угловой или вертикальной нагрузки рекомендуется использовать болты с проушиной, однако следует помнить, что установка под углом может снизить безопасность нагрузки.

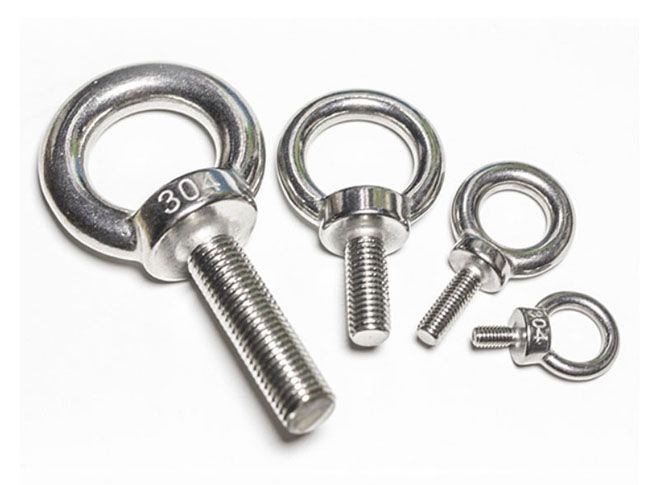

Виды рым-болтов
Чем легче груз, который поднимается с помощью рым-болта, тем меньше и короче будут его стержень и диаметр кольца, и наоборот. Неправильности в процессе производства недопустимы, так как это может привести к непредсказуемым последствиям.
- Удлиненный рым-болт оснащен гайкой на конце резьбы, что позволяет его закручивать.
- Цельные рым-болты не имеют отверстий для прокручивания и предназначены в основном для работы с очень тяжелыми грузами и крепежами.
- Рым-болты, которые необходимо закручивать с помощью кольца, при этом уменьшаясь в длине, используются для крепления мелких деталей.
https://youtube.com/watch?v=s0JKKR4Z_5c
Выбор рым-болтов
В процессе производства сварка не допускается, так как она ослабляет металл в области шва, что снижает прочность и не обеспечивает безопасность при погрузке. Литье также не рекомендуется, поскольку в отливках могут образовываться пустоты, что негативно сказывается на качестве конечного продукта.
- Для работы с тяжелыми грузами предпочтительно использовать кольца удлиненной формы.
- Параметры рым-болта для перемещения грузов с отверстиями без резьбы подразумевают наличие более длинных стержней.
- Вертлюг используется для подъема легких изделий.
- Для деревянных грузов выбираются модели со специальной формой.

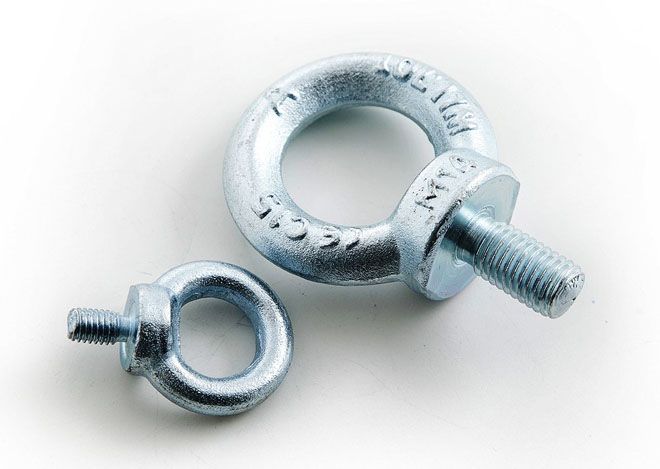

Маркировка рым-болтов
Поворотный рым-болт представляет собой резьбовую деталь, которая играет ключевую роль в разборных соединениях. Маркировка таких изделий осуществляется с помощью штамповки, а в редких случаях — ударным методом. Для упаковки рым-болтов рекомендуется использовать деревянные ящики, которые предварительно оборачиваются плотной бумагой. Каждая упаковка предназначена для одной партии в соответствии с установленными нормами.
- Максимальный вес одной упаковки с рым-болтами не должен превышать 60 кг.
- В соответствии с требованиями ГОСТ, каждая партия должна сопровождаться соответствующим документом, который включает товарный знак производителя, наименование изделия, общее количество и результаты испытаний прочности.
- Указанная маркировка должна быть нанесена на каждую упаковку с товаром.
Рым-болт – размеры
Существует единый стандарт для рым-болтов, который охватывает их внешний вид, размеры, используемые материалы, методы производства и контроль качества. Метрические размеры варьируются от М-8 до М-100. В ГОСТе также прописаны способы крепления строп к крепежным элементам и маршруты их перемещения. Кроме российского ГОСТа, имеется и европейская система стандартов. В зависимости от формы изделия, согласно установленным нормам, проводятся испытания на прочность и качество. Рым-болты с поворотной петлей применяются в ситуациях, когда использование крюка затруднено из-за ограниченного пространства.
Установка и обслуживание рым-болтов
Установка рым-болтов требует соблюдения определенных правил и рекомендаций, чтобы обеспечить их надежность и безопасность в эксплуатации. Прежде всего, необходимо выбрать подходящее место для установки, которое должно соответствовать условиям нагрузки и эксплуатации. Рым-болты обычно устанавливаются в бетонные или металлические конструкции, и важно учитывать прочность материала, в который они будут ввинчиваться или встраиваться.
Перед установкой рым-болта следует провести подготовительные работы. Если вы устанавливаете рым-болт в бетон, необходимо просверлить отверстие соответствующего диаметра и глубины, используя перфоратор или дрель с подходящим сверлом. Для металлических конструкций может потребоваться использование резьбового соединения или сварки, в зависимости от типа и назначения рым-болта.
После подготовки отверстия, рым-болт устанавливается с использованием специального крепежа, который может включать в себя дюбели, шайбы и гайки. Важно следить за тем, чтобы рым-болт был установлен строго вертикально, что обеспечит равномерное распределение нагрузки и предотвратит его вырывание или повреждение.
Обслуживание рым-болтов включает в себя регулярные проверки их состояния и надежности крепления. Рекомендуется периодически осматривать рым-болты на наличие коррозии, трещин или других повреждений, особенно в условиях повышенной влажности или агрессивной среды. Если вы заметили какие-либо дефекты, следует немедленно заменить поврежденный элемент.
Также важно следить за затяжкой крепежных элементов. Со временем гайки могут ослабевать, что может привести к снижению прочности соединения. Рекомендуется проводить проверку затяжки не реже одного раза в полгода, а в условиях интенсивной эксплуатации — чаще.
При использовании рым-болтов в условиях, связанных с вибрацией или динамическими нагрузками, следует применять дополнительные меры предосторожности, такие как использование фиксирующих составов или специальных шайб, предотвращающих самопроизвольное ослабление крепления.
В заключение, правильная установка и регулярное обслуживание рым-болтов являются ключевыми факторами для обеспечения их долговечности и надежности. Соблюдение всех рекомендаций по установке и обслуживанию позволит избежать аварийных ситуаций и продлить срок службы данного крепежного элемента.
Вопрос-ответ
Как работает рым-болт?
Что такое рым-болты? У рым-болтов есть резьбовой стержень и кольцо на конце, которое называют ушком, проушиной, петлей или глазком. При установке стержень ввинчивают в специальное отверстие или гнездо с резьбой под рым-болт в корпусе груза, а за проушину крепят скобы, крюки, стропы и другие подъемные приспособления.
Для чего нужен рым?
Рым (от нид. Ring — «кольцо», или от riem — «ремень») представляет собой болт с головкой в виде кольца (проушины) круглой, эллиптической и другой формы. Используется для прочного крепления проушины к конструкции, чтобы затем к ней можно было привязать тросы (верёвки, цепи).
Советы
СОВЕТ №1
Перед покупкой рым-болта обязательно ознакомьтесь с его техническими характеристиками, такими как грузоподъемность и материал изготовления. Это поможет выбрать наиболее подходящий вариант для ваших нужд и избежать потенциальных аварий.
СОВЕТ №2
При установке рым-болта следуйте инструкциям производителя и используйте подходящие инструменты. Неправильная установка может привести к снижению прочности и безопасности конструкции.
СОВЕТ №3
Регулярно проверяйте состояние рым-болтов, особенно если они используются в условиях повышенной нагрузки или воздействия агрессивных сред. Это позволит своевременно выявить износ и предотвратить несчастные случаи.
СОВЕТ №4
При выборе рым-болта для специфических условий эксплуатации, таких как морская среда или строительные работы, учитывайте особенности различных видов и их устойчивость к коррозии и механическим повреждениям.
